Hệ thống báo cháy Bosch địa chỉ là giải pháp báo cháy dễ dàng mở rộng, lắp đăt, bảo trì lại vô cùng tiết kiệm chi phí. Trong một thế giới công nghệ, Bosch cung cấp cho bạn chính xác những gì bạn cần.
Hệ thống báo cháy tự động - Báo cháy địa chỉ Bosch
Ở thời điểm hiện tại, chúng ta không còn lạ lẫm với cụm từ “hệ thống báo cháy tự động” hay “thiết bị báo cháy” bởi nó là thành phần không thể thiết đối với mỗi công trình. Và hệ thống báo cháy tự động của hãng Bosch là một trong những hệ thống được tin dùng hàng đầu Việt Nam không chỉ bởi chất lượng của nó mà còn bởi nhiều nguyên nhân tuyệt vời khác. Hãy cùng An Phát tìm hiểu ngay dưới đây nhé!


1. Hệ thống báo cháy tự động

Trước khi tìm hiểu toàn bộ về hệ thống báo cháy tự động Bosch, An Phát xin gợi nhớ lại một số khái niệm để bạn đọc dễ hiểu hơn những vấn đề An Phát phân tích trong bài chia sẻ này.
Đầu tiên là khái niệm về hệ thống báo cháy tự động. Theo TCVN 5738:2001, hệ thống báo cháy tự động (Automatic fire alarm system) là hệ thống tự động phát hiện và thông báo địa điểm cháy. Bao gồm: Hệ thông thường, hệ địa chỉ.
Trong bài viết này chúng tôi sẽ chỉ đề cập đến bạn đọc về hệ thống báo cháy địa chỉ Bosch (Bosch addressable fire alarm system). Còn về Hệ thống vùng Bosch (Bosch conventional fire alarm system) An Phát sẽ gửi đến quý bạn đọc trong những phần sau. Các bạn chú ý đón đọc nhé!
Cũng theo TCVN 5738:2001 ta có khái niệm: Hệ thống báo cháy địa chỉ là hệ thống báo cháy tự động có chức năng thông báo địa chỉ của từng đầu báo.


2. Hệ thống báo cháy địa chỉ Bosch

2.1 Cấu tạo và thành phần hệ thống báo cháy địa chỉ Bosch


tong quan he thong bao chay bosch 02
Tổng quan hệ thống báo cháy Bosch

Hệ thống báo cháy địa chỉ Bosch cơ bản bao gồm những thành phần sau:
- Tủ báo cháy trung tâm: Tủ báo cháy thiết kế kiểu mô đun, mở rộng từ 1-32 loop theo yêu cầu thiết kế.
- Đầu báo cháy: đầu dò khói, đầu báo nhiệt, đầu báo khói nhiệt kết hợp, đầu dò hỗn hợp (khói, nhiệt, CO)…
- Nút ấn khẩn: Một tác động, 2 tác động, kiểu vỡ kính, kiểu reset được, sử dụng trong nhà và ngoài trời ….
- Mô đun báo cháy:  Giao tiếp, giám sát, điều khiển chuông đèn, điều khiển rơ le, giám sát đầu báo thường ….
- Thiết bị báo động: Chuông, đèn, còi …
- Tủ lặp: Hiển thị đầy đủ chức năng như tủ trung tâm
- Tủ hiển thị phụ: Bao gồm bo mạch có ngõ ra hiển thị LED hiển thị trạng thái từng thiết bị: đầu báo, nút nhấn …  hoặc vùng (khu vực cấu hình)
Và phần tùy chọn:
- Phần mềm đồ họa: FSM 2500/5000, BIS (Building Integration System)
- Giao tiếp bậc cao hệ thống PA Bosch (Plenna VAS, Parviro, Praesideo)
- Giao tiếp quản lý tòa nhà BMS qua Modbus, BACnet

2.1.1 Tủ báo cháy trung tâm Bosch

Hệ thống báo cháy địa chỉ Bosch gồm 2 tủ báo cháy trung tâm: FPA 5000, FPA 1200.
Dưới đây là đặc điểm 2 loại tủ này:

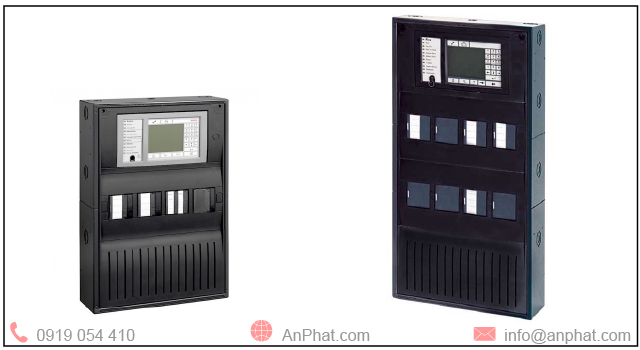

quy mo tu bao chay
Quy mô dự án lựa chọn tủ báo cháy Bosch

FPA 1200

FPA 5000

Tủ có sẵn 1 loop dễ dàng mở rộng 2 loop chỉ cần thêm mô đun loop LSN 0300 A

Tủ thiết kế kiểu mô đun dễ dàng mở rộng từ 1-32 loop

Kết nối tối đa 3 tủ lặp thông qua mạng CAN, Ethernet

Kết nối mạng lên đến 32 bao gồm tủ báo cháy, tủ lặp và OPC server

Quản lý 254 thiết bị địa chỉ (127 thiết bị/Loop)

Quản lý thiết bị:

- 254 thiết bị địa chỉ/Loop

- Tổng số địa chỉ một tủ 4096 thiết bị/Loop. Trường hợp nối mạng mỗi tủ 2048 thiết bị/loop

- Tổng số thiết bị địa chỉ trên mạng kết nối 32768 thiết bị/loop

Phù hợp dự án nhỏ sử dụng từ 1 đến 2 loop

Phù hợp dự án vừa và nhỏ đến dự án phức tạp


  • Cấu tạo tủ báo cháy Bosch:
Tủ FPA 1200: Tủ được lắp đặt sẵn với cấu hình 1 loop. Khi cần mở rộng thêm 1 loop lắp thêm mô đun loop LSN 0300 A.
Tủ FPA 5000: Tủ FPA 5000 được thiết kế kiểu mô đun gồm các thành phần độc lập như: Vỏ tủ, thanh rail lắp mô đun, mô đun chức năng. Các mô đun kết nối dễ dàng với nhau tạo thành tủ FPA 5000 hoàn chỉnh.

cau tao fpa5000 02
Cấu tạo tủ báo cháy FPA 5000 thiết kế kiểu mô đun

Kiểu thiết kế mô đun tủ FPA 5000 mang lại rất nhiều lợi ích cho người sử dụng như:
- Tự thiết kế: Chỉ cần mua những thành phần thực sự cần thiết theo yêu cầu. Dễ dàng mở rộng hệ thống khi cần.
- Dễ dàng bảo trì: Các mô đun chức năng thiết kế độc lập. Khi gặp sự cố có thể tạm thời cách ly không ảnh hưởng thiết bị còn lại, trường hợp cần thay thế chỉ cần chọn mô đun cùng loại gắn vào là chạy “Plug and Play” không cần cấu hình thiết bị.
- Dễ dàng lắp đặt: Các mô đun chức năng có chân cắm gắn dễ dàng vào thanh ray, vị trí mô đun có thể thay đổi tùy cấu hình.
→ Từ những lợi ích trên ta có thể kết luận: Thiết kế kiểu mô đun của tủ báo cháy FPA500 giúp tiết kiệm chi phí một cách đáng kể
Lên cấu hình một tủ FPA 5000 cơ bản bao gồm:
- Khung và vỏ tủ
- Thanh ray
- Nguồn cung cấp
- Mô đun chức năng
- Ắc quy
- Bộ điều khiển tủ trung tâm

2.1.1.1 Vỏ tủ báo cháy
Tủ FPA 5000 chia 2 dòng tủ dựa trên kiểu vỏ tủ lắp đặt: Gắn tường (Wall mounting), khung treo tường (Frame Mounting).

cac kieu vo tu lap dat 02
Các kiểu vỏ tủ lắp đặt

Trên thị trường thường sử dụng kiểu vỏ gắn tường vì dễ lắp đặt và có chi phí rẻ.
FPA 5000 có các loại vỏ tủ sau:

cac loai vo tu co san fpa5000 02
Các loại vỏ tủ có sẵn FPA 5000

Đặc điểm của vỏ tủ 6 mô đun:
tu 6 mo dun 02
Vỏ tủ 6 mô đun

- Lắp đặt tối đa 6 mô đun chức năng:
+ 1 mô đun điều khiển ắc quy
+ 1 mô đun ẩn sau bộ điều khiển trung tâm
+ 4 mô đun có thể nhìn thấy
- 1 bộ điều khiển tủ báo cháy
- 1 bộ nguồn cung cấp 24V/6A
- Chứa được 2 ắc quy tối đa 28 Ah

Đặc điểm của vỏ tủ 10 mô đun

vo tu 10 mo dun 02
Vỏ tủ 10 mô đun

- Lắp đặt tối đa 10 mô đun chức năng:
+ 1 mô đun điều khiển ăc quy
+ 1 mô đun ẩn sau bộ điều khiển trung tâm
+ 8 mô đun có thể nhìn thấy
- 1 bộ điều khiển tủ báo cháy
- 1 Bộ nguồn cung cấp 24V/6A
- Chứa được 2 ắc quy tối đa 28 Ah

Đặc điểm vỏ tủ 12 mô đun:

vo tu 12 mo dun 02
Vỏ tủ 12 mô đun

- Lắp đặt tối đa 12 mô đun chức năng: 12 mô đun có thể nhìn thấy
- 1 Bộ nguồn cung cấp 24V/6A
- Chứa được 2 ắc quy tối đa 28 Ah

Cấu hình tối đa tủ FPA 5000 cho một hệ thống lớn

cau hinh toi da tu fpa5000 02
Cấu hình tối đa của tủ báo cháy FPA 5000

- Lăp đặt tối đa 46 mô đun chức năng
- Lên đến 32 loop địa chỉ

2.1.1.2 Thanh ray


thanh rail 02
Thanh ray ngắn và thanh ray dài

- Dễ dàng cài đặt và mở rộng
- Giảm đáng kể các lỗi cài đặt
- Vị trí mô đun thay đổi linh hoạt
- Hệ thống đường bus kết nối chung cho tất cả các mô đun
- Đường cấp nguồn & truyền dữ liệu qua thanh ray
- Giảm thiểu công việc cài đặt hệ thống.





Thanh ray ngắn

Thanh ray dài

Số khe để cắm mô đun

2

4

Mô tả chung

Lắp đặt vị trí ẩn phía sau bộ điều khiển tủ báo cháy

Phù hợp các mô đun không cần hiển thị thông tin

Tích hợp bộ chuyển đổi điện áp DC/DC

Điện áp ngõ vào

+5 V DC qua bộ điều khiển MPC

+24 V DC thông qua mô đun BCM 0000 B

+24 V DC (20 - 30 V DC)

Điện áp ngõ ra

+5 V DC

+24 V DC

+5 V DC thông qua bộ chuyển đổi DC/DC +24 V DC


2.1.1.3 Mô đun chức năng:
Tủ báo cháy FPA 5000 thiết kế gồm các mô đun chức năng liên kết với nhau. Được phân loại như sau:
- Mô đun cơ bản: Bắt buộc phải có trong một tủ FPA 5000
- Mô đun tiêu chuẩn: Các mô đun được lựa chọn theo yêu cầu thiết kế

cac mo dun chuc nang 02
Các mô đun chức năng của tủ báo cháy FPA 5000

Đặc điểm của bộ điều khiển tủ báo cháy MPC-xxxx-C

bo diu khien mpc 02
Bộ điều khiển MPC-xxxx-C

- Màn hình màu 5.7 inch, VGA 1/4
- Thiết kế phù hợp với người sử dụng
- Thao tác, sử dụng trực quan trên màn hình cảm ứng
- Cấu trúc menu dễ dàng vận hành tủ báo cháy
- Hỗ trợ một loạt các ngôn ngữ phổ biến

Mô đun điều khiển ắc quy BCM-0000-B

bcm 0000 b 02
Mô đun điều khiển ắc quy BCM-0000-B

- Giám sát nguồn cung cấp điện của toàn bộ tủ báo cháy
- Giám sát và điều chỉnh sạc tối đa 4 ắc quy loại (12V / 40 Ah hoặc 12 V / 28 Ah), nhiệt độ và thời gian được kiểm tra

Mô đun loop 1500 mA LSN 1500 A

lsn 1500 a 02
Mô đun loop LSN 1500 A

- Cho phép quản lý 254 thiết bị địa chỉ trên loop
- Chiều dài dây loop: 3000 m
- Dòng tiêu thụ tối đa trên loop: 1500 mA
- Kích thước gấp đôi các mô đun thông thường khác. Yêu cầu 2 khe cắm
- Tối đa 11 mô đun trên một tủ báo cháy
- Chỉ được lắp đặt khe đầu tiên của thanh ray dài

Mô đun loop 300 mA LSN 0300 A

lsn 0300 a 02
Mô đun loop LSN 0300 A
- Cho phép quản lý 254 thiết bị địa chỉ trên loop
- Không yêu cầu dây cáp có “shield”
- Chiều dài dây loop: 1600 m
- Dòng tiêu thụ tối đa trên loop: 300 mA
- Ngõ ra nguồn cung cấp tối đa: 500 mA
- Tối đa 32 mô đun trên một tủ báo cháy

Mô đun giao tiếp RS232 IOS 0232 A

ios 0232 a 02
Mô đun giao tiếp IOS 0232 A

- Có thể kết nối 2 thiết bị độc lặp qua cổng giao tiếp RS 232. Ví du: Kết nối hệ thống PA Plena VAS Bosch, máy in.
- Tối đa 4 mô đun trên tủ báo cháy.

Ngoài ra, còn còn nhiều mô đun chức năng khác lựa chọn riêng theo yêu cầu thiết kế hệ thống.

2.1.1.4 Thẻ địa chỉ

the dia chi 02
Thẻ địa chỉ

- 8 loại thẻ địa chỉ.
- Các loại thẻ cấp phép địa chỉ cho thiết bị: 64, 128, 512, 1024 & 2048. Thiết bị chiếm địa chỉ trên thẻ quản lý gồm: đầu dò, công tắc khẩn, mô đun ngõ vào.
- Thẻ OPC cho phép kết nối OPC server (FSM 2500/5000, BIS).
- Thẻ VA cho phép kết nối hệ thống PA Bosch (Parviro, Praesideo)
- Thẻ OPC VA kết hợp cho phép kết nối OPC server, PA Bosch
- Có tối đa 4 thẻ trên mỗi tủ báo cháy FPA 5000
- Số địa chỉ tối đa cho một bộ điều khiển là 4096 (trạng thái hoạt động một mình không nối mạng)


2.1.2 Tủ lặp FMR-5000-C-13


fmr 5000 c 13 02
Tủ lặp FMR-5000-C-13

Tủ lặp cung cấp một giải pháp tiện lợi để điều khiển từ xa các tủ báo cháy FPA 1200 hoặc FPA 5000 trong một mạng kết nối. Thiết kế với giao diện người dùng giống hệt bộ điều khiển của tủ báo cháy FPA 1200 và FPA 5000 giúp hiển thị trực quan và vận hành, sử dụng nhanh chóng.
Tủ có các điểm nổi bật sau:
- Màn hình màu cảm ứng
- 12 LED hiển thị trạng thái hoạt động của hệ thống
- Lắp đặt bề mặt hoặc âm tường
- Trong mạng kết nối tủ FPA 5000, tối đa 32 tủ điều khiển, tủ lặp, OPC server có thể kết nối với nhau. Tủ FPA 1200 có thể nối mạng tối đa 3 tủ lặp

cau tao tu lap 02
Cấu tạo tủ lặp

Ghi chú:
1 – LED hiển thị
2 – Chìa khóa lập trình
3 – Màn hình cảm ứng LCD
4 – Bàn phím chức năng


2.1.3 Tủ hiển thị phụ

Tủ hiển thị phụ BAT 100 có chức năng hiển thị từ xa trạng thái các thiết bị hoặc vùng đầu dò thông qua bo mạch 32 LED có sẵn (tối đa 96 LED) hoặc thiết kế tủ MIMIC theo yêu cầu khách hàng với bo mạch ngõ ra kết nối 32 LED.

bat 100 va bo mach 32 led 02
ủ hiển thị BAT 100 và bo mạch 32 LED

- Tủ hiển thị phụ BAT 100 có sẵn 1 bo mạch ATG-420-LSNi cung cấp 32 LED có thể hiển thị nhiều màu (đỏ, cam, xanh). Tủ có lắp đặt thêm 2 bo mạch ATG-420-LSNi tăng số LED hiển thị lên 96.
- Mỗi bo mạch ATG-420-LSNi kết nối trực tiếp với đường loop địa chỉ.

Chức năng tủ MIMIC

hien thi mimic va bo mach dieu khien led 02
Hiển thị MIMIC và bo mạch ngõ ra điều khiển LED

- Bo mạch ATB-420-LSNi được yêu cầu để thiết kế tủ MIMIC theo yêu cầu khách hàng.
- Bo mạch ATB-420-LSNi có 32 ngõ ra điều khiển LED sử dụng cho tủ MIMIC.
- Mỗi bo mạch ATB-420-LSNi kết nối trực tiếp với đường loop địa chỉ.


2.1.4 Đầu báo cháy địa chỉ

Hệ thống báo cháy Bosch cung cấp hàng loạt các loại đầu báo cháy tự động thông minh với độ tin cậy cao, được sử dụng để bảo vệ con người và tài sản có giá trị với nồng độ theo tiêu chuẩn EN 54. Đầu dò Bosch được tích hợp nhiều công nghệ phát hiện khác nhau đảm bảo phát hiện sớm, hạn chế báo động sai.
Bosch cũng cũng cho ra đời một số loại đầu dò đặc biệt để đáp ứng nhu cầu sử dụng của khách hàng như: đầu dò khói địa chỉ ống thông gió, đầu dò khói độ nhạy cao, đầu báo địa chỉ lắp âm trần sử dụng trong các ứng dụng đặc biệt như: Ống thông gió, data center phát hiện khói sớm, khu vực yêu cầu tính thẩm mỹ cao…

2.1.4.1 Đầu báo cháy địa chỉ thông thường:


dau bao chay bosch 02
Đầu báo địa chỉ Bosch

Đầu báo địa chỉ

Mô tả

FAP-425-O

Đầu báo khói (định địa chỉ tự động)

FAP-425-O-R

Đầu báo khói (định địa chỉ tự động và bằng tay)

FAP-425-OT

Đầu báo khói nhiệt (định địa chỉ tự động)

FAP-425-OT-R

Đầu báo khói  nhiệt (định địa chỉ tự động và bằng tay)

FAP-425-DO-R

Đầu báo khói công nghệ dual-ray (định địa chỉ tự động và bằng tay)

FAP-425-DOT-R

Đầu báo khói nhiệt công nghệ dual-ray (định địa chỉ tự động và bằng tay)

FAP-425-DOTC-R

Đầu báo hỗn hợp (khói, nhiệt, khí CO) công nghệ dual-ray (định địa chỉ tự động và bằng tay)

FAH-425-T-R

Đầu báo nhiệt (định địa chỉ tự động và bằng tay)


An Phát bật mí đến bạn đọc cách đọc tên đầu báo cháy địa chỉ:

cach doc ten dau bao dia chi bosch 02
Cách đọc tên đầu báo địa chỉ Bosch

Chú ý:
- Đầu báo có chữ R cuối cùng: Đầu báo có thêm các switch để cài đặt địa chỉ bằng tay (khi cần rẽ nhánh xương cá). Tất cả đầu báo có thể định địa chỉ tự động bằng phần mềm.
- Kí hiệu D (dual ray): Công nghệ dual ray của Bosch tích hợp 2 cảm biến với bước sóng khác nhau tránh trường hợp báo động giả.

Cách nhận biết các đầu báo cháy địa chỉ Bosch thực tế dựa trên vòng màu:


nhan biet dau bao vong mau 02
Nhận biết đầu báo dựa trên vòng màu

Đặc điểm kỹ thuật:


Điện áp vận hành

15 - 33 V DC

Nguồn tiêu thụ trên loop

< 0.55 mA

Loại đầu báo

Đầu báo loại 2 dây

Độ nhạy đáp ứng



- Nồng độ khói



- Nhiệt độ cố định

> 54 °C / > 69 °C

- Nhiệt độ gia tăng: FAH- 425-T-R

A2S / A2R / A1 / A1R / BS / BR, tuân thủ EN 54‑5 (tùy chỉnh trên phần mềm)

- Nhiệt độ gia tăng: FAP-425-DOTC-R, FAP-425-DOT-R, FAP-425-OT-R, FAP-425-OT

A2S / A2R / BS / BR, tuân thủ EN 54‑5 (tùy chỉnh trên phần mềm)

- Cảm biến CO

Theo thang đo ppm

Phạm vi bảo vệ



- Tất cả các đầu báo ngoại trừ FAH-425-T-R

Tối đa 120 m2 (Đọc thêm tài liệu hướng dẫn)

- FAH-425-T-R

Tối đa 40 m2 (Đọc thêm tài liệu hướng dẫn)

- Chiều cao lắp đặt tối đa



- Tất cả các đầu báo ngoại trừ FAH-425-T-R

Tối đa 16 m

- FAH-425-T-R

Tối đa 7.5


2.1.4.2 Đầu báo địa chỉ đặc biệt
Đầu báo khói trong ống thông gió

fad 420 hs en 02
Đầu báo khói trên ống thông gió

Đầu báo khói lắp trên ống gió FAD-420-HS-EN là thiết bị được thiết kế kết hợp với đầu báo khói FAD-425-O-R phát hiện khói trong ống thông gió. Không khí từ ống thông gió được dẫn trực tiếp qua ống lấy mẫu và không khí trong ống lấy mẫu được kiểm tra nhờ đầu báo FAD-425-O-R. Đầu báo khói lắp trên ống gió FAD-420-HS-EN là thiết bị địa chỉ được lắp đặt trực tiếp trên loop dễ dàng kiểm tra và chuẩn đoán. Chúng có các đặc điểm kỹ thuật nổi bật như:
- Điện áp hoạt động: 24 VDC (15 - 33 VDC)
- Dòng tiêu thụ: 0.5 mA
- Vận tốc không khí cho phép: 1.5 m/s đến 20 m/s

Đầu báo khói độ nhạy cao

dau bao sieu nhay 02
Đầu báo khói độ nhạy cao

Đầu báo khói độ nhạy cao của Bosch được thiết kế đặc biệt có thể kết nối trực tiếp với đường loop địa chỉ với nhiều tính năng mở rộng. Hệ thống hoạt động để phát hiện khói sớm trong khu vực cũng như theo dõi các thành phần trong không khí, các ống dẫn. Đầu báo khói độ siêu nhạy của Bosch sử dụng phương pháp nhận dạng nguồn cháy tiên tiến.
Khả năng chống nhiễm bẩn, chịu nhiệt, tự động điều chỉnh độ nhạy của các tín hiệu cảm biến đảm bảo hoạt động đáng tin cậy ngay cả trong những điều kiện môi trường khắc nghiệt. Bosch có nhiều lựa chọn đầu báo độ nhạy cao đáp ứng các yêu cầu thiết kế ví dụ như các loại kể dưới đây:
- Đầu báo khói độ nhạy cao loại địa chỉ:
FAS-420-TM series:
+ FAS‑420‑TM: Đầu báo khói độ nhạy cao với LED hiển thị trạng thái vận hành, sự cố, báo động cháy.
+ FAS‑420‑TM-R: Đầu báo khói độ nhạy cao với LED hiển thị trạng thái vận hành, sự cố, báo động cháy; có thể xác nhận nguồn cháy.
+ FAS‑420‑TM-RVB: Đầu báo khói độ nhạy cao với LED hiển thị trạng thái vận hành, sự cố, báo động cháy; có thể xác nhận nguồn cháy và hiển thị 10 mức độ khói.
FAS-420 series:
+ FAS‑420‑TP1, FAS-420-TP1-SL (SL: phiên bản im lặng): Đầu báo khói độ nhạy cao với LED hiển thị trạng thái vận hành, sự cố, báo cháy, kết nối 1 hệ thống đường ống.
+ FAS‑420‑TP2, FAS-420-TP2-SL (SL: phiên bản im lặng): Đầu báo khói độ nhạy cao với LED hiển thị trạng thái vận hành, sự cố, báo cháy, kết nối 2 hệ thống đường ống.
+ FAS‑420‑TT1, FAS-420-TT1-SL (SL: phiên bản im lặng): Đầu báo khói độ nhạy cao với LED hiển thị các trạng thái báo cháy (info, pre, main alarm) và hiển thị 10 mức độ khói; kết nối 1 hệ thống đường ống.
+ FAS‑420‑TT2, FAS-420-TT2-SL (SL: phiên bản im lặng): Đầu báo khói độ nhạy cao với LED hiển thị các trạng thái báo cháy (info, pre, main alarm) và hiển thị 10 mức độ khói; kết nối 2 hệ thống đường ống.

- Đầu báo khói độ nhạy cao loại thường:
FAS-320-TM series:
+ FAS‑320‑TM: Đầu báo khói độ nhạy cao với LED hiển thị trạng thái vận hành, sự cố, báo cháy.
+ FAS‑320‑TM-R: Đầu báo khói độ nhạy cao với LED hiển thị trạng thái vận hành, sự cố, báo cháy; có thể xác nhận nguồn cháy.
FAS-320-TP series:
+ FAS‑320‑TP1: Đầu báo khói độ nhạy cao với LED hiển thị trạng thái vận hành, sự cố, báo cháy, kết nối 1 hệ thống đường ống.
+ FAS‑320‑TP2: Đầu báo khói độ nhạy cao với LED hiển thị trạng thái vận hành, sự cố, báo cháy, kết nối 2 hệ thống đường ống.


2.2 Khả năng kết nối mạng và kết nối thiết bị địa chỉ trên loop tủ FPA 5000

2.2.1 Khả năng kết nối mạng

Khả năng kết nối mạng hệ thống báo cháy FPA 5000:
- 32 loop trên tủ báo cháy
- 32 tủ điều khiển (tủ trung tâm, tủ lặp) trên mạng kết nối
- 2048 địa chỉ/tủ trong mạng kết nối
- 32768 địa chỉ trên mạng kết nối
- Kết nối FSM 2500/5000, BIS thông qua địa chỉ IP
- Giao tiếp bậc cao với hệ thống Plena VAS, Parviro, Praesideo thông qua cổng RS 232 hoặc Ethernet
- Kết nối cáp quang khoảng cách lên đến 40 km
- Chứng chỉ đáp ứng: Vds, EN 54


2.2.2 Các cổng kết nối trên tủ báo cháy


cac cong ket noi 02
Các cổng kết nối trên tủ báo cháy

2.2.2.1 Kết nối mạng CAN
Có 2 kiểu kết nối mạng các tủ báo cháy FPA 5000 theo mạng CAN: Cấu trúc vòng loop CAN, cấu trúc kiểu Bus CAN.

ket noi mang can 02
Kết nối mạng CAN kiểu vòng loop và kiểu bus

Trong đó:

Cấu trúc vòng loop mạng CAN

Cấu trúc bus mạng CAN

Lên đến 32 tủ điều khiển trên mạng kết nối

8 tủ điều khiển trên mạng kết nối

Khoảng cách giữa các tủ tối đa 1000 m

Tổng chiều dài tối đa 1000m

Có đường mạng kết nối dự phòng

Có đường bus dự vòng

2048 địa chỉ/mỗi tủ

2048 địa chỉ/mỗi tủ

32768 địa chỉ/mạng kết nối

16384 địa chỉ/mạng kết nối



2.2.2.2 Kết nối mạng qua Ethernet (thông qua CAT5 hoặc cáp quang)

ket noi ethernet 02
Kết nối mạng qua Ethernet

- Tối đa 20 tủ điều khiển trong mạng kết nối
- Sử dụng dây cáp CAT 5 hoặc cáp quang cùng bộ chuyển đổi
- Chiều dài giữa các tủ sử dụng CAT5 tối đa 100 m. Khi sử dụng cáp quang khoảng cách tối đa các tủ: 2 km (Multi Mode), 40 km (Single Mode).

2.2.2.3 Kết nối mạng kết hợp giữa CAN và Ethernet

ket noi mang can va ethernet 02
Kết nối mạng kết hợp CAN và Ethernet

- 32 tủ điều khiển trên mạng kết nối
- 1000 m khoảng cách tối đa giữa các tủ (CAN)
- Có mạng kết nối dự phòng
- 2048 địa chỉ/tủ
- 32768 địa chỉ trên mạng kết nối

2.2.2.4 Kết nối mạng Ethernet (TCP/IP)

ethernet tcp ip 02
Kết nối mạng Ethernet (TCP/IP)

- 32 tủ trên mạng kết nối
- Không tuân thủ tiêu chuẩn EN 54


2.2.3 Kết nối thiết bị trên loop

Trước khi lựa chọn kiểu nối thiết bị trên loop chúng ta cần tìm hiểu đặc điểm của từng mô đun loop để có sự lựa chọn phù hợp:




Mô đun

LSN 0300 A

LSN 1500 A

Dòng tiêu thụ trên loop

300 mA

1500 mA

Chiều dài loop

1600 m

3000 m

Số thiết bị trên loop

254

254

Cần đấu dây “shield”

Không

Không

Kiểu đấu loop, nhánh (stub)

Kiểu đấu nhánh xương cá T-Tap (định địa chỉ bằng tay)

Định địa chỉ tự động


2.2.3.1 Kết nối kiểu vòng loop (Định địa chỉ tự động hoặc bằng tay):

ket noi kieu vong 02
Kết nối thiết bị địa chỉ kiểu vòng loop

- Lên đến 254 thiết bị địa chỉ
- Vẫn hoạt động khi ngắn mạch, hở mạch. Tự động chia thành 2 nhánh

ho mach 02
Hệ thống vẫn hoạt động khi đường loop ngắn mạch, hở mạch

2.2.3.2 Kết nối nhánh (stub)

ket noi keu nhanh 02
Kết nối thiết bị địa chỉ theo nhánh

Kiểu nhánh có thể cho phép kết nối lên đến 254 thiết bị địa chỉ

2.2.3.3 Kết nối nhánh xương cá (T-Tap)

ket noi kieu xuong ca 02
Kết nối thiết bị địa chỉ nhánh xương cá (T-Tap)

Kiểu kết nối này cho phép liên kết đến 254 thiết bị địa chỉ

2.2.3.4 Kết nối nhánh xương cá kết hợp với vòng loop

kieu ket noi ket hop 02
Kết nối thiết bị địa chỉ kiểu nhánh xương cá kết hợp với vong loop

- Cho phép kết nối lên đến 254 thiết bị địa chỉ
- Vẫn hoạt động khi ngắn mạch, hở mạch. Tự động chia thành 2 nhánh (trên vòng loop)

2.3 Nút nhấn khẩn địa chỉ Bosch

 Nút nhấn khẩn địa chỉ Bosch gồm loại 1 tác động và 2 tác động, với 2 loại kích cỡ khác nhau phù hợp với nhiều yêu cầu về thiết kế và lắp đặt.

Đặc điểm:
- Lắp đặt tối đa 254 thiết bị trên 1 loop.
- Tích hợp sẵn mạch cách ly.
- Loại có kính hoặc reset.
- Trong nhà và ngoài trời.
- 3 màu sắc lựa chọn: đỏ, vàng và xanh dương.
- Cài đặt địa chỉ tự động hoặc bằng tay trực tiếp trên thiết bị
Dòng nút nhấn một tác động FMC-420RW với kích thước nhỏ gọn kèm đế hộp đi kèm dễ dàng lắp đặt. Mã sản phẩm của nút nhấn báo cháy Bosch thể hiện luôn thông tin đặc điểm của nó, ví dụ:
          FMC – 420RW – G/H – S/F – G/R – RD/BU/YE
Trong đó:
- FMC: nút khẩn báo cháy (Fire Miscellaneous Call Points)
- 420RW: dòng địa chỉ
- G/H: trong nhà / ngoài trời (indoor / outdoor)
- S/F: lắp nổi/ lắp âm (surface / flush)
- RD/BU/YE: màu đỏ / xanh dương / vàng (red, blue, yellow)

nut nhan khan 1 02
nut nhan 2 02
Dòng nút nhấn địa chỉ Bosch trong nhà FMC-420RW

nut nhan khan 3 02
 Dòng nút nhấn địa chỉ Bosch ngoài trời FMC-420RW

Dòng nút nhấn một và hai tác động FMC-210 với kích thước lớn giúp dễ quan sát và gây chú ý trong các trường hợp khẩn cấp.
Mã sản phẩm của nút nhấn báo cháy Bosch thể hiện luôn thông tin đặc điểm của nó, ví dụ:
FMC – 210 – DM/SM – G/H – R/Y/B
Trong đó:
- FMC: nút khẩn báo cháy (Fire Miscellaneous Call Points)
- 210: dòng địa chỉ
- DM/SM: hai tác động / một tác động (Double action / Single action)
- G/H: trong nhà / ngoài trời (indoor / outdoor)
- R/Y/B: màu đỏ / vàng / xanh dương (red, yellow, blue)

nut nhan 4 02
nut nhanh 5 02
Dòng nút nhấn địa chỉ Bosch FMC-210

2.4 Đèn, còi báo cháy địa chỉ Bosch

Còi báo cháy địa chỉ Bosch gồm các loại:
- Trong nhà
- Ngoài trời
- Dạng đế, cho phép hoạt động độc lập hoặc kết hợp với đầu báo hay đèn.
Đèn báo cháy Bosch FNS‑420‑R (màu đỏ) có thể hoạt động độc lập khi sử dụng với đế đầu báo thông thường hoặc kết hợp với còi dạng đế. Đèn với công nghệ led giúp nó có dòng tiêu thụ thấp (<7mA) mà độ sáng lớn (> 2cd).

Đặc điểm còi, đèn báo cháy địa chỉ Bosch:
- Dòng tiêu thụ thấp (<4mA)
- Sử dụng nguồn trực tiếp trên nguồn loop
- Kết nối 2 dây
- Tự động đồng bộ tín hiệu giữa các đèn, còi
- Còi có 5 mức điều chỉnh âm lượng trên phần mềm
- Lên đến 50 còi trên một loop
- Đáp ứng nhanh, hoạt động ổn định
Mã sản phẩm của còi báo cháy Bosch thể hiện luôn thông tin đặc điểm của nó, ví dụ:
FNM – 420/420V – A/B BS – WH/RD
Trong đó:
- FNM: còi báo cháy (Fire Notification Multitone)
- 420/420V: loại địa chỉ / loại còi phát tin nhắn (Voice sounder).
- A/B: trong nhà / ngoài trời
- BS: còi dạng đế (nếu không có BS là còi hoạt động độc lập)
- WH/RD: trắng / đỏ (white, red)

coi den ket hop 02
Sự kết hợp giữa còi dạng đế và đèn báo cháy địa chỉ Bosch

coi bao chay 02
Còi địa chỉ Bosch hoạt động độc lập

coi bao chay gui tin nhan 02
Còi địa chỉ Bosch có chức năng phát tin nhắn

2.5 Mô đun giao tiếp

Báo cháy Bosch có nhiều loại mô đun giao tiếp đáp ứng hầu hết các yêu cầu của dự án, công trình:
- FLM-420-NAC: Mô đun điều khiển chuông, đèn, còi
- FLM-420-CON/4: Mô đun giám sát đầu báo, nút khẩn thường
- FLM-420-RHV1: Mô đun điều khiển rơ le điện áp cao
- FLM-420-RLV1: Mô đun điều khiển rơ le điện áp thấp
- FLM-420-RLV8: Mô đun điều khiển 8 ngõ ra rơ le
- FLM-420-I2: Mô đun giám sát 2 ngõ vào
- FLM-420-I8R1: Mô đun giám sát 8 ngõ vào
- FLM-420-O1I1: Mô đun 1 ngõ vào / 1 ngõ ra có điện áp
- FLM-420-O2: Mô đun 2 ngõ ra có điện áp
- FLM-420-O8I2: Mô đun 8 ngõ ra có điện áp, 2 ngõ vào
- FLM-420-RLE: Mô đun điều khiển chữa cháy
Mỗi loại mô đun có nhiều model thiết kế khác nhau phù hợp với nhiều môi trường lắp đặt thiết bị:


FLM – 420 – NAC/RLV1/…- S/D/W/E
Trong đó:
- FLM: Fire Loop Module
- 420: dòng địa chỉ
- NAC/RLV1/…: loại mô đun
- S: Surface – loại lắp nổi (có hộp box đi kèm)
- D: DIN-rail – loại lắp thanh ray
- W: Wall mount – loại lắp gắn tường
- E: In-build – Loại nhỏ gọn

module chuc nang 02
Các kiểu thiết kế mô đun Bosch theo cách lắp đặt

FLM-420-NAC-S/D: Mô đun điều khiển chuông, đèn, còi

flm 420 nac s d 02
FLM-420-NAC-S/D

Tính năng:
- 1 ngõ ra có giám sát 3A
- Cấp nguồn ngoài 24 VDC
- 2 kiểu lắp đặt: lắp nổi và thanh ray
- Điều khiển thiết bị báo động như: chuông, đèn, còi thường

FLM-420-CON/4-S/D: Mô đun giám sát đầu báo thường

flm 420 con 4 s d 02
FLM-420-CON/4-S/D

Tính năng:
- 1 vùng (zone) vòng hoặc 2 vùng (zone) nhánh
- Kết nối đầu báo 2 hoặc 4 dây
- 2 ngõ ra nguồn phụ cho đầu dò 4 dây: 2 x 200mA
- Giám sát các đầu báo và nút khẩn loại thường

FLM-420-RLV1-D/E: Mô đun rơ le điện áp thấp

flm 420 rlv1 d e 02
FLM-420-RLV1-D/E

Tính năng:
- 1 ngõ ra rơ le (NO,NC) điện áp thấp:
+ 30VDC tại 5A loại D
+ 30 VDC tại 1A loại E
- Điều khiển thiết bị ngoại vi: cửa, quạt, PA…

FLM-420-O1I1-E/D: Mô đun 1 ngõ vào, 1 ngõ ra

flm 420 o1i1 e d 02
FLM-420-O1I1-E/D

Tính năng:
- 1 ngõ ra có điện áp: 24 VDC, 700 mA
- 1 ngõ vào giám sát: tiếp điểm khô hoặc điện trở cuối EOL
- Điều khiển led, rơ le, đèn chỉ thị

FLM-420-I2-E/D/W: Mô đun giám sát 2 ngõ vào

flm 420 i2 e d w 02
FLM-420-I2-E/D/W

Tính năng:
- 2 ngõ vào giám sát hoạt động độc lập:
+ Điện trở cuối EOL
+ Tiếp điểm khô
+ Điện áp


2.4 Phần mềm đồ họa

Dòng tủ báo cháy FPA-1200 và FPA-5000 Bosch kết nối với phần mềm đồ họa thông qua cổng Ethernet. Phần mềm đồ họa có 2 mã tùy chọn:
- FSM-2500: quản lý tối đa 2500 địa chỉ
- FSM-5000: quản lý tối đa 5000 địa chỉ

phan mem do hoa 02
Phần mềm đồ họa báo cháy Bosch

Tính năng:
- Giám sát 1 tủ đơn hoặc nhiều tủ thông qua mạng báo cháy.
- Hỗ trợ quản lý lên đến 5000 địa chỉ
- Đồng thời kết nối 10 máy khách
- Dễ dàng lắp đặt và cấu hình
- Quản lý thiết bị trực tiếp trên bản đồ: điều khiển, giám sát…
- Thông báo sự kiện qua email
- Quản lý sự kiện


2.5 Giao tiếp các hệ thống ngoại vi

2.5.1 Hệ thống âm thanh (PA) Bosch


Kết nối âm thanh PA của tủ báo cháy địa chỉ Bosch
Kết nối âm thanh PA của tủ báo cháy địa chỉ Bosch

Hệ thống báo cháy Bosch hỗ trợ giao tiếp bậc cao với hệ thống âm thanh Bosch gồm Plena vas, Paviro và Praesideo System. Ưu điểm của giao tiếp bậc cao:
- Chỉ cần kết nối thông qua 1 dây cáp duy nhất (cổng RS232 đối với hệ Plena vas, cổng Ethernet đối với hệ Paviro và Praesideo).
- Hỗ trợ nhiều kích hoạt (trigger) ảo đáp ứng cho các công trình, dự án lớn nhiều tầng, nhiều vùng (zone) hoặc công trình yêu cầu kịch bản hoạt động phức tạp so với giao tiếp bậc thấp bị hạn chế “trigger” do phần cứng.
- Trạng thái hoạt động của các thiết bị trong hệ thống âm thanh được giám sát và gửi về tủ trung tâm báo cháy.


2.5.2 Hệ thống quản lý tòa nhà (BMS)

Đối với nhu cầu giao tiếp với hệ thống BMS, hệ thống báo cháy địa chỉ Bosch hỗ trợ 2 giao thức đang được sử dụng rộng rãi hiện nay trong các tòa nhà là BacNet/IP và Modbus.

ket noi bacnet 02
Kết nối Bacnet/IP tủ báo cháy địa chỉ Bosch

ket noi modbus 02
Kết nối Modbus tủ báo cháy địa chỉ Bosch

3. Đặc điểm nổi bật báo cháy Bosch

Với hơn 20 năm kinh nghiệm trong hệ thống báo cháy, Bosch có giải pháp toàn diện cho hệ thống báo cháy cũng như các thiết bị được thiết kế tối ưu cho người sử dụng:
- Tủ báo cháy dạng mô đun cho phép lắp đặt, quản lý bảo trì và nhu cầu mở rộng rất dễ dàng.
- Mô đun dạng “cắm và chạy” không cần cấu hình lại, không cần kết nối dây, tích hợp led chỉ thị trạng thái
- Sử dụng màn hình màu, cảm ứng và kích thước lớn (5.7”) giúp người sử dụng rất dễ dàng thao tác điều khiển và theo dõi sự kiện. Các mục quản lý trên màn hình được phân chia rõ ràng, các sự kiện được hiển thị theo màu sắc (báo cháy màu đỏ, lỗi màu vàng, giám sát màu trắng…)
- Lưu trữ lên đến 10000 sự kiện lịch sử
- Mỗi loop hỗ trợ lên đến 254 địa chỉ, 1 tủ có thể lên đến 32 loop, mỗi loop có chiều dài lên đến 1600m hoặc 3000m tùy theo mô đun và loại cáp sử dụng.
- Kết nối mạng báo cháy lên đến 32 tủ (32768 địa chỉ) đáp ứng hầu hết các quy mô dự án từ nhỏ đến lớn. Hỗ trợ cả cấp đồng (1km) và cáp quang (40km).
- Các đầu dò của Bosch được thiết kế hoạt động vô cùng hiệu quả, độ tin cậy cao, tuổi thọ lâu.
- Nhiều loại mô đun cho từng ứng dụng và mỗi mô đun lại có nhiều kiểu thiết kế khác nhau phù hợp với nhiều môi trường lắp đặt.
- Tất cả các thiết bị địa chỉ đều được Bosch tích hợp sẵn mô đun cách ly giúp hệ thống vẫn hoạt động ổn định khi xảy ra sự cố kết nối cũng như dễ dàng và nhanh chóng phát hiện được vị trí lỗi để xử lý.
- Việc cài đặt địa chỉ cho thiết bị có thể thực hiện qua 2 cách là tự động và bằng tay giúp việc lắp đặt linh hoạt hơn theo từng dự án:
+ Tự động: Các thiết bị chỉ cần gắn và kết nối, địa chỉ thiết bị sẽ do tủ xử lý trung tâm quy định => đối với các dự án lớn với nhiều thiết bị địa chỉ sẽ giảm rất nhiều thời gian lắp đặt cũng như việc bảo trì như thay thế, sửa chữa rất đơn giản.
+ Bằng tay: Trên thiết bị tích hợp sẵn công tắc địa chỉ, không cần thiết bị ngoài.
- Hỗ trợ giao tiếp với các hệ thống khác như PA, BMS…

Để nhận tư vấn chỉ tiết cũng như nhận báo giá vui lòng liên hệ:
CÔNG TY TNHH PHÁT TRIỂN CÔNG NGHỆ VÀ THƯƠNG MẠI AN PHÁT
Địa chỉ: 74 Đường T8, Phường Tây Thạnh, Quận Tân Phú, TP.Hồ Chí Minh
Hotline: 0914 189 489
Điện thoại: (028) 6269 1495
Email: info@anphat.com



Tổng số điểm của bài viết là: 0 trong 0 đánh giá

Click để đánh giá bài viết
Bạn đã không sử dụng Site, Bấm vào đây để duy trì trạng thái đăng nhập. Thời gian chờ: 60 giây
