Hệ Thống Sprinkler (Phần 1)

Thứ năm - 16/09/2021 10:52
Hệ thống sprinkler (Sprinkler system) là hệ thống chữa cháy sử dụng đầu phun (sprinkler) gắn trên hệ thống ống nước nối với nguồn cấp nước, đầu phun sẽ được kích hoạt khi nhiệt độ môi trường vượt quá định mức và nước sẽ phun ra để kiểm soát / dập tắt đám cháy.
Hệ Thống Sprinkler (Phần 1)
Phần 1: Hệ thống sprinkler

1. Khái niệm

Hệ thống sprinkler (Sprinkler system) là hệ thống chữa cháy sử dụng đầu phun (sprinkler) gắn trên hệ thống ống nước nối với nguồn cấp nước, đầu phun sẽ được kích hoạt khi nhiệt độ môi trường vượt quá định mức và nước sẽ phun ra để kiểm soát / dập tắt đám cháy. Vì vậy hệ thống sprinkler có khả năng tự động kiểm soát / dập tắt đám cháy.
Hệ thống chữa cháy tự động sprinkler được sử dụng rộng rãi trên toàn thế giới và có hơn 40 triệu đầu sprinkler được lắp đặt mỗi năm (Nguồn: Wikipedia).
Các Tiêu Chuẩn Tham Khảo Cho Việc Thiết Kế Hệ Thống Sprinkler:
- NFPA 13: Tiêu chuẩn thiết kế và tiêu chuẩn lắp đặt đầu phun sprinkler và hệ thống sprinkler
- NFPA 13D: Lắp đặt hệ thống chữa cháy tự động sprinkler trong nhà ở một và hai gia đình và khu nhà sản xuất
- NFPA 13R: Lắp đặt hệ thống chữa cháy tự động sprinkler trong khu dân cư với chiều cao bốn tầng trở lên
- NFPA 20: Tiêu chuẩn cho việc lắp đặt máy bơm cố định
- Bộ tiêu chuẩn TCVN 6305 (ISO 6182) Phòng cháy, chữa cháy-Hệ thống chữa cháy nước Sprinkler tự động
- Tiêu chuẩn 7336-2003-Hệ thống chữa cháy tự động sprinkler.
- TCVN 5040 – 1990: Thiết bị phòng cháy và chữa cháy – Kí hiệu hình vẽ dùng trên sơ đồ phòng cháy – Yêu cầu kĩ thuật
- TCVN 5760 – 1993: Hệ thống chữa cháy – Yêu cầu chung về thiết kế, lắp đặt và sử dụng

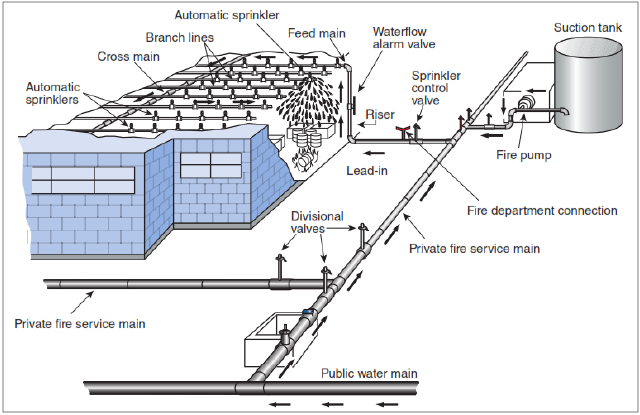

2. Thành phần hệ thống


so do sprinkler hoan chinh 01

2.1 Đầu phun (sprinkler)
Đầu phun sẽ có các thuộc tính sau:
- Tốc độ đáp ứng: gồm đáp ứng nhanh và đáp ứng tiêu chuẩn.
- Đặc tính phân phối: gồm nồng độ phun và hình dạng phun. Hệ số K là một thông số đặc trưng của tính chất này.
- Diện tích bao phủ: chia thành loại bao phủ tiêu chuẩn và bao phủ rộng.
- Các giới hạn và phạm vi sử dụng.
- Hướng và cách thức lắp đặt bố trí: hướng lên, hướng ngang, hướng xuống; lắp âm trần, gắn tường

Bảng 1: Đặc tính xả của đầu phun


Hệ số K
gpm/(psi)1/2
Hệ số K
L/min/(bar)1/2
Dải hệ số K
gpm/(psi)1/2
Dải hệ số K
L/min/(bar)1/2
Tỷ lệ % so với K 5.6 Loại ren
1.4 20 1.3-1.5 19-22 25 ½ in. (15mm) NPT
1.9 27 1.8-2.0 26-29 33.3 ½ in. (15mm) NPT
2.9 40 2.6-2.9 38-42 50 ½ in. (15mm) NPT
4.2 60 4.0-4.4 57-63 75 ½ in. (15mm) NPT
5.6 80 5.3-5.8 76-84 100 ½ in. (15mm) NPT
8.0 115 7.4-8.2 107-118 140 ½ in. (15mm) NPT
Hoặc ¾ in. (20mm) NPT
11.2 160 10.7-11.7 159-166 200 ½ in. (15mm) NPT
Hoặc ¾ in. (20mm) NPT
14.0 200 13.5-14.5 195-209 250 ¾ in. (20mm) NPT
16.8 240 16.0-17.6 231-254 300 ¾ in. (20mm) NPT
19.6 280 18.6-20.6 272-301 350 1 in. (25mm) NPT
22.4 320 21.3-23.5 311-343 400 1 in. (25mm) NPT
25.2 360 23.9-26.5 349-387 450 1 in. (25mm) NPT
28.0 400 26.6-29.4 389-430 500 1 in. (25mm) NPT

Bảng 2: Kích thước lỗ phun

Hệ số K Kích thước lỗ phun
gpm/(psi)1/2 L/min/(bar)1/2 in mm
1.4 20 1/4 6.4
1.9 27 5/16 8.0
2.9 40 3/8 10
4.2 60 7/16 11
5.6 80 1/2 12
8.0 115 17/32 14
11.2 160 5/8 16
14.0 200 3/4 20
16.8 240
19.6 280
22.4 320
25.2 360
28.0 400
Ngoài ra đầu phun còn đặc trưng bởi nhiệt độ kích hoạt của chúng, là nhiệt độ tại đó đầu phun sẽ kích hoạt và mở ra để xả nước.

Bảng 3: Nhiệt độ kích hoạt, phân loại và mã đầu phun


Nhiệt độ trần nhà tối đa Nhiệt độ kích hoạt Phân mức nhiệt độ Mã màu Màu bầu thủy tinh
oF oC oF oC
100 38 135-170 57-77 Thường Không màu hoặc đen Cam hoặc đỏ
150 66 175-225 79-107 Trung bình Trắng Vàng hoặc lục
225 107 250-300 121-149 Cao Lam Lam
300 149 325-375 163-191 Rất cao Đỏ Tím
375 191 400-475 204-246 Siêu cao Lục Đen
475 246 500-575 260-302 Cực cao Cam Đen
625 329 650 343 Cực cao Cam Đen

Bảng 4: Diện tích bảo vệ và khoảng cách của đầu phun hướng xuống hướng lên cho khu vực nguy cơ thấp

Loại công trình Loại hệ thống Diện tích bảo vệ tối đa Khoảng cách tối đa
Ft2 m2 ft m
Không có cản trở, vật liệu công trình không cháy Tính toán thủy lực 225 20.9 15 4.6
Không có cản trở, vật liệu công trình không cháy Chọn ống 200 18.6 15 4.6
Có cản trở, vật liệu công trình không cháy Tính toán thủy lực 225 20.9 15 4.6
Có cản trở, vật liệu công trình không cháy Chọn ống 200 18.6 15 4.6
Không có cản trở, Có thành phần dễ cháy lộ ra ngoài Tính toán thủy lực 225 m2 15 4.6
Không có cản trở, Có thành phần dễ cháy lộ ra ngoài Chọn ống 200 20.9 15 4.6
Không óc cản trở, Có thành phần dễ cháy lộ ra ngoài dài hơn 910mm Tính toán thủy lực 225 18.6 15 4.6
Không có cản trở, Có thành phần dễ cháy lộ ra ngoài dài hơn 910mm Chọn ống 200 20.9 15 4.6
Không có cản trở, Có thành phần dễ cháy lộ ra ngoài ngắn hơn 910mm Tất cả 130 12.1 15 4.6
Có cản trở, Có thành phần dễ cháy lộ ra ngoài dài hơn 910mm Tất cả 168 15.6 15 4.6
Có cản trở, Có thành phần dễ cháy lộ ra ngoài ngắn hơn 910mm Tất cả 130 12.1 15 4.6
Có vật liệu dễ cháy trong khoang kín theo 8.6.4.1.4 Tất cả 120 11.1 15 4.6

Bảng 5: Diện tích bảo vệ và khoảng cách của đầu phun hướng xuống hướng lên cho khu vực nguy cơ thường

Loại công trình Loại hệ thống Diện tích bảo vệ tối đa Khoảng cách tối đa
Ft2 m2 Ft m
Tất cả Tất cả 130 12.1 15 4.6

Bảng 6: Diện tích bảo vệ và khoảng cách của đầu phun hướng xuống hướng lên cho khu vực nguy cơ cao

Loại công trình Loại hệ thống Diện tích bảo vệ tối đa Khoảng cách tối đa
Ft2 m2 Ft m
Tất cả Chọn ống 90 8.4 12 3.7
Tất cả Tính toán thủy lực với nồng độ ≥0.25 100 9.3 12 3.7
Tất cả Tính toán thủy lực với nồng độ ≤0.25 130 12.1 15 4.6

Bảng 7: Diện tích bảo vệ và khoảng cách của đầu phun hướng xuống hướng lên cho khu vực kho hàng xếp đống cao

Loại công trình Loại hệ thống Diện tích bảo vệ tối đa Khoảng cách tối đa
Ft2 m2 Ft m
Tất cả Tính toán thủy lực với nồng độ ≥0.25 100 9.3 12 3.7
Tất cả Tính toán thủy lực với nồng độ ≤0.25 130 12.1 15 4.6

Từ các thuộc tính ta có thể phân thành các nhóm phân loại đầu phun sau và ứng dụng của chúng:
- Đầu hướng xuống hoặc hướng lên thông thường: được phép sử dụng trong tất cả các phân loại nguy cơ
- Đầu phun vách tường là đầu phun định hướng phun về 1 bên: chỉ được sử dụng trong các trường hợp sau
+ Phân loại nguy cơ thấp đối với trần nhà phẳng (ngang hoặc nghiêng)
+ Phân loại nguy cơ thông thường đối với trần nhà phẳng.
+ Bảo vệ khu vực bên dưới cửa trượt trần.
- Đầu phun bao phủ rộng là loại đầu phun có độ bao phủ được mở rộng tối đa.
- Đầu phun hở là loại đầu phun không có bộ phận cảm biến nhiệt.
- Đầu phun phản ứng nhanh, ngăn chặn sớm ESFR. Đầu phun ESFR được phép sử dụng trong khu vực nguy cơ thấp và nguy cơ thông thường, nhiệt độ định mức đầu phun là mức thông thường (ordinary). Đầu phun ESFR chỉ được lắp đặt ở trần nhà có độ nghiêng thấp hơn 16.7%. Chỉ được sử dụng đầu phun ESFR trong hệ thống wet pipe.
- Đầu phun giọt lớn CMSA. Đầu phun giọt lớn có thể tạo ra giọt nước lớn giúp nước dễ thâm nhập vào cháy. Đầu phun CMSA được phép dùng trong hệ thống wet pipe, dry pipe, preaction. Đầu phun CMSA thường được sử dụng để bảo vệ khu vực lưu trữ hàng hóa.

2.2 Van điều khiển

Tùy theo loại hệ thống mà sử dụng loại van khác nhau. Các cụm van của các loại hệ thống sẽ được bố trí theo FIGURE A.8.16.1.1.


mot so van chua chay 01


he thong sprinkler 01

he thong sprinkler 2 01

2.3 Hệ thống cấp nước

Mỗi hệ thống sprinkler sẽ có ít nhất 1 hệ thống cấp nước tự động.
Hệ thống cấp nước phải có khả năng cung cấp đủ lưu lượng và áp lực thỏa mãn các yêu cầu theo các tiêu chuẩn và tính toán. Lượng nước dự trữ phải đủ thời gian duy trì theo quy định.
Hệ thống cấp nước sẽ thuộc các loại sau hoặc sự kết hợp các loại với nhau:
- Kết nối với hệ thống cấp nước công cộng (waterworks systems).
- Kết nối với hệ thống bơm chữa cháy (fire pump).
- Kết nối với bồn nước áp suất (pressure tank).
- Kết nối với bể cao (gravity tank).
- Kênh, sông suối, ao hồ.


private waterworks supply with fire pump 01

Hình 24.5 Private Waterworks Supply with Fire Pump. (Courtesy of Stephan Laforest)

2.4 Hệ thống đường ống

a) Vật liệu ống:
Đường ống phải thỏa các tiêu chuẩn trong Bảng 6.3.1.1


Bảng 8: Tiêu chuẩn cho đường ống

Vật liệu và kích thước Tiêu chuẩn
Ferrous Piping (Welded and Seamless)/ đường ống thép (hàn và không đường nối)
  • Specification for Black and Hot-Dipped Zinc-Coated (Galvanized) Welded and Seamless Steel Pipe
    for Fire Protection Use / đặc điểm kỹ thuật cho ống thép đen và ống thép kẽm nhúng nóng dùng trong phòng cháy chữa cháy
  • Specification for Pipe, Steel, Black and Hot-Dipped, Zinc-Coated, Welded and Seamless
    Wrought Steel Pipe / đặc điểm kỹ thuật cho ống, thép, đen và kẽm nhúng nóng, hàn và rèn.
  • Specification for Electric-Resistance-Welded Steel Pipe / đặc điểm kỹ thuật cho ống thép hàn điện trở

  • ASTM A795

  • ANSI/ASTM A53
    ANSI/ASME B36.10M

  • ASTM A135
Copper Tube (Drawn, Seamless) / ống đồng
  • Specification for Seamless Copper Tube / đặc điểm ký thuật cho ống đồng không mối nối
  • Specification for Seamless Copper Water Tube / Đặc điểm kỹ thuật cho ống nước bằng đồng không mối nối
  • Specification for General Requirements for Wrought Seamless Copper and Copper-Alloy Tube/ Đặc điểm kỹ thuật yêu cầu chung cho ống hợp kim đồng rèn không mối nối
  • Specification for Liquid and Paste Fluxes for Soldering Applications of Copper and Copper-Alloy Tube/ Đặc điểm kỹ thuật của vật liệu hàn nối ống đồng – hợp kim đồng
  • Brazing Filler Metal (Classification BCuP-3 or BCuP-4) AWS A5.8 / Kim loại hàn đồng thau
  • Solder Metal, Section 1: Solder Alloys Containing Less Than 0.2% Lead and Having Solidus Temperatures Greater than 400°F / Kim loại hàn, Phần 1: Hợp kim hàn chứa ít hơn 0,2% chì và có nhiệt độ hóa rắn lớn hơn 400 ° F
  • Alloy Materials/ Vật liệu hợp kim

  • ASTM B75
  • ASTM B88

  • ASTM B251
  • ASTM B813
  • AWS A5.8
  • ASTM B32

  • ASTM B446
CPVC
Nonmetallic Piping Specification for Special Listed Chlorinated Polyvinyl chloride (CPVC) Pipe/ Đặc điểm kỹ thuật đường ống phi kim cho đường ống Polyvinyl clorua clo (CPVC) được liệt kê đặc biệt

ASTM F442
Brass Pipe / ống đồng thau
Specification for Seamless Red Brass Pipe/ Đặc điểm kỹ thuật cho ống đồng thau không mối nối

ASTM B43
Stainless Steel/ thép không gỉ
Specification for Seamless, Welded, and Heavily Cold Worked Austenitic Stainless Steel Pipes / Đặc điểm kỹ thuật cho ống thép không gỉ (hàn, không đường nối và Austenitic)

ASTM A312/312M
b)    Kích cỡ
Kích cỡ ống của hệ thống sprinkler sẽ được chọn từ bảng kê dựa vào phân loại nguy cơ, số đầu phun cho phép cho từng cỡ ống.

Bảng 9: Số đầu phun theo cỡ ống cho khu vực nguy cơ thấp


Thép Đồng
Cỡ ống Số đầu phun Cỡ ống Số đầu phun
1 in. (25mm) 2 1 in. (25mm) 2
1¼ in. (32mm) 3 1¼ in. (32mm) 3
1½ in. (40mm) 5 1½ in. (40mm) 5
2 in. (50mm) 10 2 in. (50mm) 12
2 ½ in. (65mm) 30 2 ½ in. (65mm) 40
3 in. (80mm) 60 3 in. (80mm) 65
3 ½ in. (90mm) 100 3 ½ in. (90mm) 115
4 in. (100mm) Xem phần 8.2 4 in. (100mm)  Xem phần 8.2

Bảng 10: Số đầu phun theo cỡ ống cho khu vực nguy cơ thường

Thép Đồng
Cỡ ống Số đầu phun Cỡ ống Số đầu phun
1 in. (25mm) 2 1 in. (25mm) 2
1¼ in. (32mm) 3 1¼ in. (32mm) 3
1½ in. (40mm) 5 1½ in. (40mm) 5
2 in. (50mm) 10 2 in. (50mm) 12
2 ½ in. (65mm) 20 2 ½ in. (65mm) 25
3 in. (80mm) 40 3 in. (80mm) 45
3 ½ in. (90mm) 65 3 ½ in. (90mm) 75
4 in. (100mm) 100 4 in. (100mm) 115
5 in. (125mm) 160 5 in. (125mm) 180
6 in. (150mm) 275 6 in. (150mm) 300
8 in. (200mm) Xem 8.2 8 in. (200mm)  Xem phần 8.2

Bảng 11: Số đầu phun theo cỡ ống cho khu vực nguy cơ cao

Thép Đồng
Cỡ ống Số đầu phun Cỡ ống Số đầu phun
1 in. (25mm) 1 1 in. (25mm) 1
1¼ in. (32mm) 2 1¼ in. (32mm) 2
1½ in. (40mm) 5 1½ in. (40mm) 5
2 in. (50mm) 8 2 in. (50mm) 8
2 ½ in. (65mm) 15 2 ½ in. (65mm) 20
3 in. (80mm) 27 3 in. (80mm) 30
3 ½ in. (90mm) 40 3 ½ in. (90mm) 45
4 in. (100mm) 55 4 in. (100mm) 65
5 in. (125mm) 90 5 in. (125mm) 100
6 in. (150mm) 150 6 in. (150mm) 170


c)    Loại mạng lưới đường ống:
- Hệ thống kiểu hình cây (Tree system)
Là kiểu bố trí đường ống đơn giản nhất, dễ thiết kế tính toán thủy lực vì đầu phun chỉ có 1 đường đi nước.

- Hệ thống kiểu vòng lặp (Looped system)
Là hệ thống đầu phun có nhiều ống dẫn chính được nối kín với nhau, do đó có nhiều hơn một đường dẫn nước đến đầu phun, các nhánh phụ không nối kín với nhau. Hệ thống đường ống kín được mô tả như Figure A.3.4.7.


looped 01

Hình A.3.4.7: Looped System

Hệ thống kiểu vòng lặp (looped) có tính chất thủy lực tốt hơn hệ thống kiểu hình cây (tree). Dù có tính chất thủy lực tốt hơn hệ thống tree nhưng so với hệ thống gridded thì kém hơn. Các tính toán thủy lực cho hệ thống gridded cũng phức tạp hơn so với hệ thống looped. Thêm nữa là hệ thống kiểu vòng lặp không có nhiều giới hạn và ràng buộc như hệ thống  kiểu lưới

- Hệ thống kiểu lưới Gridded system
Một hệ thống mà các ống dẫn chính song song với nhau được nối với nhau thông qua nhiều ống nhánh, do đó nước đến đầu phun có nhiều đường đi và các ống nhánh cũng giúp vận chuyển nước giữa các ống dẫn chính.
Vì có nhiều đường đi cho nước nên kiểu đường ống này giảm nguy cơ mất mác thủy lực so với cá kiểu đường ống khác. Vì sự phức tạp của hệ thống nên cần phải có sự hỗ trợ của phần mềm máy tính khi thiết kế và đánh giá hệ thống. Figure A.3.4.6 mô tả một ví dụ về hệ thống kiểu lưới (gridded).


gridded 01
Hình A.3.4.6 Gridded System

d)    Khớp nối và phụ kiện
Khớp nối và phụ kiện phải thỏa các yêu cầu tiêu chuẩn trong bảng sau.


Bảng 12: Vật liệu khớp nối, phụ kiện và kích thước

Vật liệu và kích thước Tiêu chuẩn
Cast Iron/ gang
  • Cast Iron Threaded Fittings, Class 125 and 250 / khớp nối phụ kiện ren bằng gang, lớp 125 và 250
  • Cast Iron Pipe Flanges and Flanged Fittings / phụ kiện ống nối mặt bích gang

ASME B16.4
ASME B16.1
Malleable Iron/ sắt uốn được
Malleable Iron Threaded Fittings, Class 150 and 300/ phụ kiện ống nối ren bằng sắt, lớp 150 và 300

ASME B16.3
Steel/ thép
  • Factory-Made Wrought Steel Buttweld Fittings / phụ kiện nối hàn sẵn
    Buttwelding Ends for Pipe, Valves, Flanges, and Fittings / mí hàn cho ống, van, mặt bích và phụ kiện ống
  • Specification for Piping Fittings of Wrought Carbon Steel and Alloy Steel for Moderate and Elevated Temperatures / Đặc điểm kỹ thuật cho các phụ kiện đường ống bằng thép cacbon rèn và thép hợp kim cho nhiệt độ vừa phải và cao
  • Steel Pipe Flanges and Flanged Fittings / phụ kiện ống mặt bích thép
  • Forged Steel Fittings, Socket Welded and Threaded/ phụ kiện ống thép rèn, hàn và ren

  • ASME B16.9

  • ASME B16.25


  • ASTM A234

  • ASME B16.5
    ASME B16.11
Copper / đồng đỏ
  • Wrought Copper and Copper Alloy Solder Joint Pressure Fittings / phụ kiện ống bằng đồng rèn và hợp kim đồng hàn
  • Cast Copper Alloy Solder Joint Pressure Fittings / Phụ kiện đồng đúc mói nối hàn áp lực

  • ASME B16.22

  • ASME B16.18
CPVC / nhựa PVC
  • Chlorinated Polyvinyl Chloride (CPVC) Specification for Schedule 80 CPVC Threaded Fittings / Đặc điểm kĩ thuật cho phụ kiện ống nối ren Schedule 80 bằng vật liệu CPVC
  • Specification for Schedule 40 CPVC Socket Type Fittings / Đặc điểm kĩ thuật cho phụ kiện ống CPVC loại Schedule 40 và kiểu nối ngàm
  • Specification for Schedule 80 CPVC Socket Type Fittings / Đặc điểm kĩ thuật cho phụ kiện ống CPVC loại Schedule 80 và kiểu nối ngàm

  • ASTM F437

  • ASTM F438

  • ASTM F439
Bronze Fittings / đồng xám
Cast Copper Alloy Threaded Fittings Classes 125 and 250 / Phụ kiện ống đồng xám đúc nói ren lớp 125 và 250

ASTM B16.15
Stainless Steel / thép ko gỉ
Specification for Wrought Austenitic Stainless Steel Pipe Fittings / Đặc điểm kĩ thuật cho phụ kiện ống thép không gỉ Austenitic

ASTM A403/A403M

3. Phân loại hệ thống chữa cháy sprinkler
3.1 Hệ thống đường ống ướt

Một hệ thống chữa cháy sprinkler sử dụng đầu phun tự động gắn trên các đường ống chứa nước và nối với nguồn cấp nước sao cho khi đầu phun bị vỡ nước sẽ xả ra qua đầu phun ngay lập tức.
Hệ thống sprinkler ống ướt là loại hệ thống sprinkler đơn giản và tin cậy nhất. Hệ thống được kích hoạt xả nước khi và chỉ khi các đầu phun vỡ bởi nhiệt từ đám cháy. Exhibit 3.8 mô tả một ví dụ của hệ thống sprinkler ống ướt sử dụng van báo động một chiều.


wet pipe sprinkler riser with alarm check valve 01

Hình 3.8 Wet Pipe Sprinkler Riser with Alarm Check Valve. (Courtesy of Stephan Laforest)

Số đánh dấu Thiết bị
1 Nguồn nước
2 Van OS&Y
3 Van báo động và trim
4 Ống đến hệ thống ướt
5 Van hệ thống ống khô
6 Ống dẫn đến hệ thống khô

3.2 Hệ thống xả tràn (Deluge)

Một hệ thống sprinkler sử dụng đầu phun hở hoặc lỗ phun được gắn vào hệ thống đường ống nối với nguồn cấp nước, giữa hệ thống đường ống và nguồn cấp nước là một van xả tràn, sự đóng mở của van này được điều khiển bởi hệ thống phát hiện cháy, các đầu dò phát hiện cháy sẽ được gắn cùng khu vực với các đầu phun. Khi van xả tràn mở, nước từ nguồn cấp sẽ đi vào đường ống và phun ra ở tất cả các đầu phun.
Hệ thống sprinkler xả tràn thường được dùng cho khu vực nguy cơ cao về cháy và yêu cầu xả nước bảo vệ toàn bộ khu vực. Nhà chứa máy bay là một ví dụ thích hợp để sử dụng hệ thống sprinkler xả tràn. Exhibit 3.5 mô tả một ví dụ về hệ thống sprinkler sử dụng hệ thống dò cháy nhiệt hoặc khói.


deluge system 01

Hình 3.5 Deluge System. (Courtesy of Stephan Laforest)

Số đánh dấu Thiết bị Số đánh dấu Thiết bị
1 Nguồn nước 8 Bảng điều khiển xả nước
2 Van 1 chiều 9 Nền sàn
3 Van OS&Y 10 Đường ống dẫn chính
4 Van xả tràn và trim 11 Đường dẫn nước nhánh
5 Họng tiếp nước phụ 12 Đầu báo cháy
6 Chuông nước 13 Đầu phun hở
7 ống đến hệ thống đầu phun

3.3 Hệ thống tác động sớm

Hệ thống sprinkler tác động sớm là hệ thống sprinkler chữa cháy sử dụng đầu phun gắn lên hệ thống đường ống có chứa hoặc không chứa khí nén, và sử dụng hệ thống phát hiện cháy bổ sung để kích hoạt xả nước, đầu dò được bố trí cùng khu vực với các đầu phun. Hệ thống phát hiện cháy và kích hoạt xả nước có thể là loại dùng nguyên lý thủy lực, dùng van điện, dùng van khí nén.
Hệ thống chữa cháy sprinkler tác động sớm dùng để bảo vệ các khu vực yêu cầu sự phản ứng nhanh và có các yêu cầu về nước khắc khe ví dụ như kho lanh, phòng máy tính, bảo tàng…
Hệ thống tác động sớm chia thành 3 loại:
a) Hệ thống một tác động (Single interlock system): nước được cấp vào hệ thống khi và chỉ khi hệ thống phát hiện cháy kích hoạt.
b) Hệ thống hai tác động (Double interlock system): nước được cấp vào hệ thống khi hệ thống phát hiện cháy kích hoạt và đầu phun kích hoạt.
c) Hệ thống không tác động (Non-inerlock system): nước được cấp vào hệ thống khi hệ thống phát hiện cháy kích hoạt hoặc đầu phun kích hoạt.
Hệ thống hai tác động double interlock được thiết kế để dùng trong các khu vực như kho lạnh. Hệ thống hai tác động (double interlock) có thời gian phản ứng sự cố lâu hơn so với hệ thống một tác động (single interlock) và mở nhiều đầu phun hơn.
Exhibit 3.7 mô tả một hệ thống chữa sprinkler cháy tác động sớm loại hai tác động (double interlock system).
Không dùng kiểu đường ống hệ thống kiểu lưới (gridded system) cho hệ thống dry pipe.
Đầu phun thường dùng cho hệ thống tác động sớm là loại hướng lên hoặc các loại đầu phun chống đông (dry sprinkler). Các đầu phun bố trí sao cho không giữ lại nước, tránh trường hợp bị tắc ống do đóng băng


example of preaction system 01

Hình 3.7 Example of Preaction System. (Courtesy of Viking®)

Số đánh dấu Thiết bị Số đánh dấu Thiết bị
1 Van điều khiển hệ thống 7 Chuông báo
2 Van xả tràn 8 Đầu dò
3 Thiết bị đo nguồn cung 9 Đầu phun
4 Công tắc dòng chảy 10 Thiết bị duy trì khí
5 Chuông nước 11 Bộ khử ẩm
6 Bảng điều khiển 12 Công tắc áp lực

3.4 Hệ thống đường ống khô

Hệ thống sprinkler đường ống khô (dry pipe sprinkler) là hệ thống chữa cháy sử dụng đầu phun gắn trên hệ thống đường ống có chứa khí nén và nối với nguồn cấp nước qua van khô (dry), đầu phun kích hoạt sẽ cho phép áp lực nước thắng áp lực khí trong đường ống và làm mở van dry để nước đi vào hệ thống và xả ra nơi đầu phun.
Hệ thống đường ống khô thường được sử dụng ở những khu vực lạnh và băng giá.
Loại sprinkler thường được dùng hệ thống đường ống khô là loại hướng lên hoặc các loại đầu phun đống đông (dry sprinkler). Các đầu phun bố trí sao cho không giữ lại nước, tránh trường hợp bị tắc ống do đóng băng.
Không dùng kiểu đường ống kiểu lưới (gridded system) cho hệ thống đường ống khô


dry pipe system 01

Hình 3.6 Dry Pipe System. (Courtesy of Viking®)

Số đánh dấu Thiết bị Số đánh dấu Thiết bị Số đánh dấu Thiết bị
1 ống thoát chính 8 Phiễu nạp nước 15 Van OS&Y
2   9 Chuông nước 16 Van 1 chiều
3 Họng tiếp nước 10 Bộ duy trì áp suất khí 17 Đầu phun hướng lên
4 Van 1 chiều 11 Accelerator 18 Van kiểm tra
5 ống thoát nước 12 Nguồn cấp khí 19 Đoạn nối kiểm tra
6 Van thoát nước 13 Công tắc áp suất 20 Khối đỡ
7 Van ống khô 14 Phòng kín nhiệt độ cao

Tổng số điểm của bài viết là: 0 trong 0 đánh giá

Click để đánh giá bài viết
Bạn đã không sử dụng Site, Bấm vào đây để duy trì trạng thái đăng nhập. Thời gian chờ: 60 giây
