Là nơi hiển thị những thông tin trạng thái của thiết bị trong hệ thống, tuy nhiên tủ báo cháy vùng 2-4-8-16 kênh lại không thể cho biết được chính xác thiết bị nào đã kích hoạt báo cháy hoặc bị sự cố trong Zone. Ngược lại, tính năng đơn giản, giá thành rẻ khiến trung tâm báo cháy thường phù hợp với các nhu cầu vừa và nhỏ.
1. Tủ trung tâm báo cháy 4 kênh
Hầu như hãng báo cháy nào cũng phát triển các dòng tủ trung tâm báo cháy 4 kênh bởi cấu hình đủ lớn để phục vụ đa số dạng công trình Việt.
Dưới đây An Phát xin giới thiệu sơ lược về đặc điểm của các tủ báo cháy 4 zone đến từ các hãng để khách hàng tiện tham khảo:
1.1 Tủ trung tâm báo cháy 4 kênh Detnov
Thương hiệu có 2 lựa chọn cho tủ trung tâm báo cháy 4 kênh là CCD-040 và CCD-104. Các tính năng, đặc điểm tương tự nhau, trong đó CCD-040 có vỏ kim loại, kích thước nhỏ gọn; còn CCD-104 có vỏ làm bằng nhựa ABS, có tùy chọn gắn âm tường.
- Số lượng thiết bị tối đa trên mỗi vùng: 32 đầu báo / 10 nút nhấn khẩn
- Có thể phân biệt giữa tín hiệu báo cháy của đầu báo và nút nhấn khẩn
- Tích hợp có 2 ngõ ra điều khiển chuông, đèn còi giám sát có thể cấu hình có ngõ ra rơ le báo động và lỗi
- Thời gian điều chỉnh độ trễ ngõ ra âm thanh: 0 - 10 phút
- Tiêu chuẩn bảo vệ IP: IP30
⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝
➦ Tủ báo cháy trung tâm địa chỉ và thông thường và yêu cầu lắp đặt
⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝
1.2 Trung tâm báo cháy 4 zone Hochiki
Trung tâm báo cháy 4 zone Hochiki được thiết kế kết hợp nguồn và mạch sạc ắc quy. Tủ có 2 ngõ ra dạng tiếp điểm khô là “Fire” và “Local Fire” kích hoạt khi xảy ra tình trạng cháy được sử dụng để điều khiển và truyền tín hiệu. Tủ vó cấu tạo đơn giản, lắp đặt dễ dàng, có thể điều khiển từ xa các ngõ vào để bật/tắt các chức năng: “Silence Alarm”, “Sound Alarm”, “Sound Trouble” và “Reset”.
Một dạng trung tâm báo cháy 4 zone loại thường của Hochiki nữa là tủ điều khiển chữa cháy HCA-4 hỗ trợ các hệ thống chữa cháy như: FM200, Novec, hệ thống chữa cháy nước (hệ thống tác động trước, hệ thống xả tràn,…).

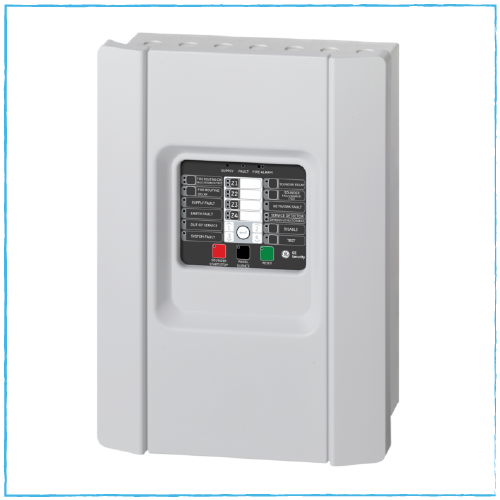

1.3 Tủ báo cháy 4 zone Aritech
Ưu điểm của Aritech không riêng gì tủ báo cháy 4 zone là thiết kế hiện đại, dễ dàng tháo lắp lau chùi và bảo trì. Ngoài ra còn có những thông số đáng chú ý khác:
- Hỗ trợ 32 thiết bị mỗi vùng
- Có chế độ thiết lập vùng mặc định
- 2 ngõ ra rơ le để thông báo báo cháy và báo lỗi, 2 ngõ vào có thể lập trình để giám sát thiết bị
- Có thể kết nối mạng lên tới 64 vùng
- Tiêu chuẩn bảo vệ: IP30
1.4 Tủ trung tâm báo cháy 4 kênh Bosch
Nhắc đến báo cháy thường Bosch người ta sẽ nhớ đến chất lượng khi nó gắn liền với tiêu chuẩn UL. Đặc biệt hơn nữa là nó có thể chuyển đổi thành tủ báo cháy địa chỉ nhở bổ sung mô đun đa chức năng D7039 cũng như có thể mở rộng tối đa 8 vùng.
⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝
➦ Các tủ báo cháy vùng 5-10-15-20 kênh có gì đặc biệt?
⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝
- Mỗi vùng lắp tối đa 20 đầu báo.
- Lập trình từ bàn phím trực tiếp trên tủ hoặc phần mềm lập trình thông qua mô-đun giao tiếp Conettix.
- Lưu trữ 99 sự kiện lịch sử có thể mở rộng 499.
Hoặc chúng ta có thể sử dụng sẵn tùy chọn tủ báo cháy 4 zone FPC-500 đạt tiêu chuẩn EN-54 về chất lượng. FPC-500 cho phép:
- Kết nối tối đa 32 đầu báo trên 01 vùng
- Lưu trữ lên đến 1000 sự kiện (lịch sử).
- Màn hình hiển thị LCD và đèn LED chỉ thị trạng thái vùng.
- Sử dụng các biểu tượng trực quan dễ hiểu trên màn hình LCD.
- Chức năng tự hiển thị giúp dễ dàng kiểm tra cấu hình của tủ điều khiển.
2. Trung tâm báo cháy 8 zone
Trung tâm báo cháy 8 zone của các hãng có tính năng tương tự như tủ trung tâm báo cháy 4 kênh. Các nhà sản xuất chỉ đưa ra thêm lựa chọn về quy mô quản lý để đáp ứng nhu cầu của nhiều công trình khác nhau.
Có thương hiệu không có tùy chọn tủ 8 vùng (ví dụ như dòng sản phẩm đạt UL của Bosch) thì chúng ta cần mở rộng số zone sử dụng từ trung tâm 4 vùng. Cũng có thương hiệu thiết kết số vùng cơ bản là 8 như tủ báo cháy hochiki 8 kênh sau đó tùy khu vực bảo vệ mà mở rộng lên đến 24, thậm chí 64 vùng.
⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝
➦ Xem thêm các tủ trung tâm báo cháy 4 loop, 2 loop, 1 loop
⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝
3. Trung tâm báo cháy 16 zone
Đối với trung tâm báo cháy 16 zone rất hiếm hãng sản xuất có sẵn, đa phần chúng ta phải sử dụng card mở rộng từ tủ trung tâm báo cháy 8 kênh hoặc nối mạng nhiều trung tâm báo cháy 8 zone, 4 zone hoặc 2 zone để sử dụng.
Các hãng có một số tùy chọn cho khách hàng như sau:
|
Detnov |
Kết nối các tủ trung tâm báo cháy 8 kênh tạo hệ thống lớn Khả năng nối mạng là 32 tủ, chúng ta có số vùng tối đa sau khi kết nối là 256. |
|
Aritech |
Kết nối các tủ trung tâm báo cháy 8 kênh tạo hệ thống lớn Khả năng nối mạng là 64 tủ, chúng ta có số vùng tối đa sau khi kết nối là 512. |
|
Hochiki |
HCP-1008EDS cho phép mở rộng từ 8 lên đến 24 vùng |
|
HCP-1008E được thiết kế từ 8 đến 64 vùng để đem lại sự linh động tối đa và dễ dàng lắp đặt cho người sử dụng |
|
|
Bosch |
Tối đa thiết kế tủ vùng là 8 zone. Đối với công trình cần sử dụng số vùng quản lý lớn 2 8 thì cẩn sử dụng nhiều hơn 2 đối với các tủ 2, 4 hoặc 8 vùng. Tuy nhiên không thể quản lý các tủ tại một điểm, chúng hoạt động riêng biệt với nhau. Ta có thể quan sát thông tin của toàn bộ hệ thống trên 1 tủ hiển thị phụ nhưng không thể điều khiển hoặc lập trình. |
