Tủ báo cháy Horing 5 kênh, 8 kênh, 10 kênh, tủ trung tâm báo cháy địa chỉ QA16

Tủ báo cháy Horing đa dạng nhiều kênh: 5 kênh, 8 kênh, 10 kênh,... cung cấp nhiều lựa chọn quy mô quản lý, tính năng, giá và nhận được nhiều sự tin tưởng của khách hàng về giá cả và chất lượng. Bài viết sau sẽ cung cấp thêm chi tiết về tủ báo cháy trung tâm để phục vụ cho nhu cầu trong công trình của quý khách!

1. Tủ báo cháy Horing loại thường

Tủ báo cháy Horing phục vụ cho nhu cầu sử dụng trong các công trình. Các dòng sản phẩm báo cháy thường như: tủ Horing series QP, tủ QA, tủ AH, dòng sản phẩm thế hệ mới ViVid32 với thiết kế đơn giản, dễ tháo rời, thuận tiện cho việc bảo trì.

1.1 Tủ báo cháy Horing 5 kênh QA

Dòng tủ báo cháy Horing 5 kênh QA là dòng tủ thường được sử dụng phổ biến tại các công trình. Các đơn vị phân phối Horing ở Việt Nam cũng chuyên phân phối dòng tủ này. Khả năng mở rộng của tủ từ 5 zone lên đến 80 zone/1 hệ thống.

Sản phẩm báo cháy thường Horing dòng QA

Một số tính năng đặc trưng của dòng tủ Horing thường QA:

• Có 2 model để lựa chọn: thiết bị báo cháy 5 kênh (5-QA12) và thiết bị có thể mở rộng lên 80 kênh (QA12)
• Mỗi zone đều có chức năng vô hiệu hóa riêng biệt.
• Trang bị chế độ Zone Test để thực hiện chức năng kiểm tra cảnh  báo và lỗi.
• Xác minh cảnh báo tối đa 7 giây để xác nhận đám cháy thực sự và tránh báo động sai do nhiễu môi trường.
• Phát cảnh báo đầy đủ các lỗi: ngắt kết nối dây, nguồn AC không ổn định, đoản mạch hoặc ngắt kết nối pin và rút phích cắm PCB bên trong.

Thông số kỹ thuật dòng tủ thường QP:

Model	5-QA12	QA12
Nguồn cấp	220V AC, 50/60 Hz
Acquy	24V/4 Ah
SL đầu báo tối đa	30 đầu báo/1 zone
Điện trở cuối tuyến	10 kOhms
Chất liệu vỏ tủ	1.2mm thép
Màu sắc	Xám bạc
Kích thước HxWxD	320 x 250 x 100	10 zone: 450 x 330 x 130 20 zone: 550 x 330 x 130 30 zone: 680 x 380 x 150 40/50 zone: 950 x 420 x 150 60-80 zone: 1300 x 420 x 170

Giao diện tủ Horing 5-QA12

Giao diện tủ Horing thường

Chú thích các phím và LED chức năng:

(1) Fire Indicator: Đèn LED sáng đỏ khi tủ có tín hiệu báo cháy

(2) FAULT Indicator: Đèn LED sáng vàng khi có bất cứ lỗi nào trên tủ

(3) Voltameter Indicator: Khi điện áp cấp cho tủ quá cao hoặc quá thấp, đèn H hoặc L sẽ sáng để báo hiệu

(4) Battery LED: Đèn sáng khi tủ chỉ nhận nguồn từ mỗi acquy

(5) Delay LED: Đèn sáng khi tủ đang nhận và phân tích tín hiệu từ đầu báo, đèn LED sẽ tắt sau 7s phân tích tín hiệu. Tủ sẽ phát báo cháy nếu tín hiệu đó chính xác

(6) Call point LED: Đèn LED sáng khi thiết bị nhận tín hiệu báo cháy từ nút nhấn khẩn

(7) Disable LED: Đèn sáng khi có bất kì zone nào đang bị vô hiệu hóa

(8) Telephone LED: LED sáng khi tủ nhận được tín hiệu gọi đến từ cổng Telephone

(9) (10) (11) (12) Aux 1~4 LED: Đèn LED sáng khi có tín hiệu giám sát từ các cổng này đưa về

(13) Output Switch: Phím dùng để vô hiệu hóa ngõ ra relay

(14) Delay Switch: Phím dùng để bật tắt tính năng relay của tủ

(15) Bell Switch: Phím dùng để thao tác với ngõ ra NAC (ngõ ra điều khiển chuông đèn còi): Khi nhấn vào một lần, LED sáng và tạm thời vô hiệu hóa ngõ ra NAC, khi có bất kỳ tín hiệu báo cháy nào ngõ ra NAC sẽ tự động bật lại để kích hoạt chuông còi kêu. Nếu nhấn phím 2 lần cùng lúc, ngõ ra NAC sẽ hoàn toàn bị vô hiệu hóa, nếu có báo cháy ngõ ra NAC cũng sẽ không hoạt động. Muốn khởi động lại ngõ ra NAC thì ấn 3 lần cùng lúc phím này

(16) Buzzer Switch: Phím dùng để thao tác bật/tắt âm báo trên tủ. Quy luật sử dụng phím tương tự như phím Bell Switch

(17) Test Switch: Phím dùng để bật chế độ Test (kiểm tra lại các chức năng của tủ)

(18) Battery Test Switch: Đèn LED sáng khi tủ đang trong giai đoạn kiểm tra acquy

(19) Reset Switch: Ấn phím này, đèn sáng trong 5s, sau đó trạng thái của tủ và hệ thống được khôi phục

(20) Telephone jack: Điểm kết nối điện thoại

(21) Zone LED: Khi LED sáng hẳn màu vàng🡪zone bị lỗi. Khi LED nhấp nháy báo hiệu zone bị vô hiệu hóa

(22) Zone name: Phần chèn tên của zone

(23) Zone Switch: Phím thao tác với zone

⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝

➦ Tìm hiểu thêm các thiết bị báo cháy Horing khác trong hệ thống

⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝


1.2 Tủ báo cháy Horing 8 kênh AH

Tủ báo cháy Horing 8 kênh AH-03312-8L có phạm vi mở rộng tùy chọn từ 1 đến 32 vùng, sử dụng nguồn điện xoay chiều có EMI (Nhiễu điện từ). Mỗi vùng có chức năng riêng biệt. Bộ đôi tiếp điểm âm thanh và tính năng quay số điện thoại tự động, tính năng im lặng lâu dài hoặc tạm thời được tích hợp trên tủ. Màng chuyển mạch có thời gian sử dụng lâu hơn và có khả năng chống thấm nước, chống bụi và dễ dàng làm sạch.

Các mẫu tủ trong dòng tủ AH-03312-8L

1.3 Tủ báo cháy Horing 10 kênh AH

Tủ báo cháy Horing 10 kênh AH-00212-10L tích hợp nhiều chức năng, đáng tin cậy, giảm thiểu báo giả gây ra do xung điện không ổn định hoặc do tín hiệu bất thường (báo động giả). Tủ dễ dàng truyền tín hiệu từ hệ thống báo cháy qua hệ thống thoát khói, hệ thống đầu phun sprinkler hoặc foam.

Có bộ phận tích điện, để cho đèn hiển thị nguồn sáng lên, có thể chọn chế độ ON hoặc OFF lúc panel mất nguồn trong điều kiện bình thường (không có báo động), và sẽ chớp nháy trong trạng thái báo động.

Thiết bị Horing có tính năng thẩm định báo cháy giúp hệ thống phát hiện đám cháy dựa trên thời gian tích lũy của các hiện tượng cháy như khói, nhiệt,… để xác nhận chính xác đám cháy hoặc thiết lập lại trạng thái bình thường cho các đầu báo nếu không có đám cháy thật.

Tủ có tính năng bảo vệ nguồn dự phòng. Khi hệ thống bị mất điện lưới và điện áp của acquy dự phòng xuống dưới 18VDC, hệ thống sẽ tự động ngắt nguồn dự phòng để kéo dài tuổi thọ cho acquy.

Module cấp nguồn được trang bị các thiết bị bảo vệ giúp tủ không bị hỏng do điện áp tăng cao bất thường hoặc nguồn cấp không ổn định. Ngoài ra trung tâm báo cháy còn hiển thị mức điện áp quá cao hoặc quá thấp để cảnh báo người sử dụng.

Thiết kế thân thiện với người sử dụng, tất cả các bo mạch tín hiệu đều được thiết kế dưới dạng module, nếu một bo mạch nào đó bị hỏng do kết nối sai điện áp, chỉ cần thay thế bo mạch đó mà không cần tháo các thành phần khác, giúp việc sửa chữa, bảo trì dễ dàng hơn. Bảng điều khiển bên ngoài của thiết bị chịu nhiệt cao cấp với thiết kế thân thiện, hiện đại và dễ sử dụng và dễ dàng làm sạch các ghi chú trên mặt tủ.

Tủ điều khiển báo cháy 10 kênh AH-00212-10L

⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝

➦ Đặc điểm của đầu báo khói Horing và cách lắp đặt

⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝


1.4 Tủ báo cháy Horing series QP

Tủ báo cháy Horing dòng QP có thiết kế đơn giản và nhỏ gọn, với các tùy chọn: 1 kênh (QP112), 2 kênh (QP212) và 4 kênh (QP412).

Thiết bị báo cháy thường Horing dòng QP

Một số tính năng đặc trưng của dòng sản phẩm thường QP:

• Phần bảng điều khiển trước có thể tháo rời, thuận tiện cho công tác bảo trì.
• Đèn LED có độ sáng cao và tuổi thọ lâu.
• Mỗi zone (kênh) có hiển thị LED chỉ báo và âm thanh chỉ báo riêng biệt, chỉ báo đèn và âm thanh cho nguồn và acquy, chỉ báo đèn và âm thanh cho trạng thái của ngõ NAC.
• Có thể cài đặt tính năng báo cháy khi ngắn mạch zone (tùy chỉnh bằng chân JUMPER trên tủ, chỉ có trên model QP112)
• Tùy chọn chế độ Ngày/Đêm (Day/Night Mode, chỉ có trên model QP212 và QP412)
• Tự động khôi phục hệ thống về trạng thái ban đầu khi tác nhân gây báo động được loại bỏ (chỉ có trên model QP212 và QP412)
• Trang bị tiếp điểm không điện áp (C, NC, NO) cho 2 trạng thái: báo lỗi và báo cháy. (chỉ có trên model QP212 và QP412)

Thông số kỹ thuật dòng tủ thường QP:

	1 zone	2 zone	4 zone
Model	QP112	QP212	QP412
Nguồn cấp	220V AC, 50/60Hz
Kích thước acquy	24V/1.2 Ah
Dòng đầu ra tối đa	1A	1.2A	2A
SL đầu báo tối đa	20 đầu báo/ 1zone
Điện trở cuối tuyến	4.7 kOhms
Chất liệu vỏ tủ	1.2mm thép
Kích thước (H x W x D) mm	203 x272 x 71

Giao diện trung tâm của các dòng sản phẩm series QP

Giao diện trung tâm của tủ 1 zone (trái) - 2 zone (phải) QP112

Giao diện trung tâm của tủ 4 zone QP412

Về cơ bản các phím chức năng trên giao diện trung tâm của 3 tủ khá giống nhau, tuy nhiên tủ 2 zone sẽ có nhiều phím chức năng hơn là 1 zone, và tương tự tủ 4 zone bảng hiển thị sẽ đầy đủ chức năng hơn so với 2 tủ còn lại. Cụ thể chức năng từng phím như sau:

(1) Đèn báo cháy: Đèn phát sáng khi tủ nhận tín hiệu báo cháy từ bất cứ thiết bị nào thuộc tủ trung tâm.

(2) Đèn báo lỗi: Đèn báo sáng trong trường hợp có bất cứ lỗi nào phát sinh từ tủ và hệ thống.

(3) Nguồn đang bật (Power ON): Đèn báo cho biết tủ đã được cấp nguồn ổn định.

(4) Lỗi nguồn cấp (Power Fault): Nếu là lỗi phát sinh ở nguồn cấp AC chính (do hư tiếp điểm hoặc sự cố dây dẫn,…), đèn LED sẽ sáng hẳn màu vàng. Nếu là lỗi phát sinh từ nguồn dự phòng (Acquy), đèn LED sẽ nhấp nháy màu vàng.

(5) Lỗi đầu ra âm thanh (Sounder Fault): Khi có bất kì hiện tượng ngắn mạch, hở mạch gì tại ngõ ra NAC (điều khiển chuông đèn còi), đèn này sẽ sáng.

(6) Chế độ ban đêm: Khi LED này bật, đồng nghĩa tủ đã chuyển sang chế độ ban đêm. Chế độ này tủ sẽ xác nhận tín hiệu từ các đầu báo và phân tích trong 7s, sau đó mới phát báo động nếu tín hiệu thực sự chính xác.

(7) Đèn báo động tại Zone (tủ QP212): Đèn LED ứng với zone nào sáng đỏ🡪Thiết bị tại zone đó đang báo cháy

(8) Đèn báo lỗi Zone (tủ QP412): Đèn LED ứng với zone nào sáng vàng🡪Zone đó đang gặp lỗi (ngắn mạch, hở mạch,…)

(9) Phím Sounder: Dùng để thao tác với ngõ ra âm thanh NAC. Khi bấm 1 lần, ngõ ra NAC sẽ bị tắt. Ấn 2 lần cùng lúc ngõ ra NAC sẽ trở về bình thường

(10) Phím Buzzer: Phím dùng để bật tắt âm trên tủ.

(11) Phím Relay: Phím dùng để tắt hoạt động của ngõ relay báo lỗi và báo cháy

(12) Phím Evacuate: Khi nhấn phím, tủ sẽ phát tín hiệu cảnh báo sơ tán.

(13) Phím Reset: Phím dùng để khôi phục trạng thái của tủ và hệ thống về lại ban đầu sau khi có sự cố

(14) Keyswitch (ổ khóa): Khi vặn khóa về phía OFF, sẽ không thể thao tác được bất kì phím nào trên tủ. Muốn thao tác được cần vặn khóa về lại phía ON.

(15) Fault AC DC: Khi tủ chỉ được cấp nguồn bởi mỗi nguồn điện AC 220V hoặc từ mỗi acquy thì đèn báo này sẽ sáng

(16) Check/Switch LED: Đèn sáng khi đang có bất cứ switch nào được sử dụng

(17) Silence Switch: Phím dùng để tắt âm báo trên tủ

(18) AC Fault: Đèn sáng khi có bất cứ lỗi nào từ phía nguồn phát AC

(19) DC Fault: Đèn sáng khi có bất cứ lỗi nào từ phía nguồn phát DC.

(20) Lamp Fault: Đèn sáng khi ngõ ra Lamp bị lỗi.

(21) +24 AUX Fault: Đèn sáng khi ngõ ra cấp nguồn 24V gặp lỗi

(22) Disable: Đèn sáng khi có bất cứ zone nào bị vô hiệu hóa.

(23) Z1, Z2, Z3, Z4 LED: Các đèn chỉ báo trạng thái cho từng zone riêng biệt. (Đèn sáng màu đỏ báo hiệu zone đang báo động, đèn LED sáng vàng báo hiệu zone đang gặp lỗi)

(24) Phím nhấn Z1, Z2, Z3, Z4: Phím nhấn để thao tác vào từng zone riêng biệt.

⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝

➦ An Phát phân phối đầu báo nhiệt Horing chính hãng, giá tốt

⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝✩⇝

1.5 Tủ Horing thế hệ mới ViVid32

ViVid32 là dòng sản phẩm thường thế hệ mới của Horing. Dòng tủ này có hai tùy chọn: từ 1 đến 16 zone và từ 17 đến 32 zone.

Tủ Horing thường ViVid32

Một số tính năng đặc trưng của dòng tủ thường ViVid32:

Điểm cấp nguồn AC vượt qua test EMI (Test nhiễu điện từ)

Mỗi zone đều có chức năng vô hiệu hóa riêng biệt

Trang bị bộ đôi đầu ra âm thanh, có giám sát lỗi ở từng đầu ra

Cài đặt tính năng im lặng tạm thời hoặc lâu dài

Màn hình LCD (24x2 line) để hiển thị sự kiện và lưu trữ dung lượng lên tới 255 sự kiện.

Các tiếp điểm đầu ra rơle chữa cháy và các tiếp điểm đầu ra rơle lỗi.

Các chỉ báo vùng riêng lẻ tùy chọn.

Thông số kỹ thuật của tủ Vivid32:

Model	Vivid32
Nguồn cấp	220V AC, 50/60Hz
Acquy	1~16 zone : 24V / 4 Ah	17 ~ 32 zone : 24V / 7Ah
Dòng tiêu thụ tối đa	2A @24V DC
Số lượng đầu báo tối đa	30 đầu báo/ 1 zone
Số lượng chuông tối đa	40 chuông/ 1 ngõ NAC
Điện trở cuối tuyến	4k7 Ohms
Vật liệu vỏ tủ	Thép 1.2mm
Kích thước	350 x 350 x 100 400 x 350 x 125 (khi gắn bộ LED trạng thái zone)
Tùy chọn đi kèm	Bộ LED hiển thị trạng thái zone

Giao diện tủ báo cháy Vivid32:

Giao diện sản phẩm Vivid32

Chú thích các LED chức năng:

(1) Fire Alarm LED: Đèn LED sáng khi có tín hiệu báo cháy từ hệ thống đưa về tủ.

(2) Fault LED: Đèn LED sáng khi phát sinh bất kì lỗi nào từ tủ hoặc từ bất cứ thiết bị nào trên hệ thống.

(3) CPU Fault LED: Đèn LED sáng báo hiệu chip xử lí chính (CPU) của tủ gặp bất thường.

(4) Power Indicator: Đèn LED xanh lá báo hiệu nguồn cấp AC và nguồn dự phòng (acquy) đều đang ở trạng thái bình thường. Nếu đèn LED vàng báo sẽ có 2 trg hợp: Đèn vàng sáng hẳn-lỗi nguồn AC, đèn vàng nhấp nháy-lỗi nguồn DC.

(5) Disable Indicator: LED sáng khi tủ đang Disable bất kì ngõ ra nào.

(6) LCD Screen: Màn hình hiển thị chính của tủ, dạng LCD

(7) Chú thích các nút nhấn của tủ:

(8), (9), (10), (11) Keyboard Enable Switch: Phím này dùng để khóa hoặc mở các phím trên tủ. Nếu vặn về OFF thì sẽ không thao tác được phím nào trên tủ.

Các phím lên, xuống, ENTER, BACK để thao tác với giao diện menu trên màn hình của tủ.

(12) Buzzer Mute Switch: Phím tắt âm thanh trên tủ.

(13) Alarm Bell Silence Switch: Tắt âm thanh báo động của các thiết bị đầu ra trên hệ thống

(14) Evacuate Switch: Phím báo động khẩn, sơ tán. Trong trường hợp tủ Horing đang phân tích tín hiệu ở chế độ Delay Mode, có thể nhấn phím Evacuate để phát tín hiệu ngay.

(15) System Reset Switch: Khôi phục trạng thái tủ và toàn bộ hệ thống.

(16) Zone Status Indicator: LED báo trạng thái cho các zone.

2. Tủ trung tâm báo cháy Horing loại báo cháy địa chỉ QA-16

Trung tâm báo cháy Horing loại báo cháy địa chỉ đặc trưng với tủ điều khiển trung tâm QA-16 thuộc series QA. Dòng tủ QA có quy mô từ 1 loop đến 32 loop, lập trình đơn giản bằng công cụ HL Fire Tool.

Tủ trung tâm báo cháy địa chỉ Horing QA-16

Một số tính năng của sản phẩm QA-16:

• Mỗi loop có thể kết nối tới 250 thiết bị địa chỉ. Số loop mở rộng tối đa lên đến 32 loop, nâng tổng số địa chỉ tối đa lên đến 8000.
• Màn hình LCD lớn cho phép hiển thị nhiều sự kiện hơn trên cùng một màn hình.
• Các thiết bị trên loop có thể được thiết lập cách ly tạm thời.
• Tính năng kiểm tra mô-đun loop riêng biệt để tiết kiệm thời gian test trên tủ báo cháy QA16.
• Tính năng Tự kiểm tra trên bo mạch để mô phỏng đầu ra cảnh báo.
• Lập trình hệ thống dễ dàng thông qua công cụ lập trình trên PC .
• Nhật ký sự kiện có thể lưu trữ tới 2030 sự kiện. Tùy chọn máy in để có thể in ra trạng thái tủ điều khiển hoàn chỉnh.

Thông số kỹ thuật của sản phẩm QA-16

Điện áp	220 VAC 50/60Hz
Kích thước acquy cho phép	24 VDC 4Ah
Thông số sạc	26 VDC 100~1000 mA
Thông số mạch loop	26.5 VDC 340mA
Trở kháng dây	40Ω
Ngõ ra âm thanh	85dB @1M
Chất liệu	1.6mm steel plate
Màu	Xám đậm
Kích thước (mm) H x W x D	1~4 loop: 400 x 500 x 130  5~8 loop: 600 x 500 x 150

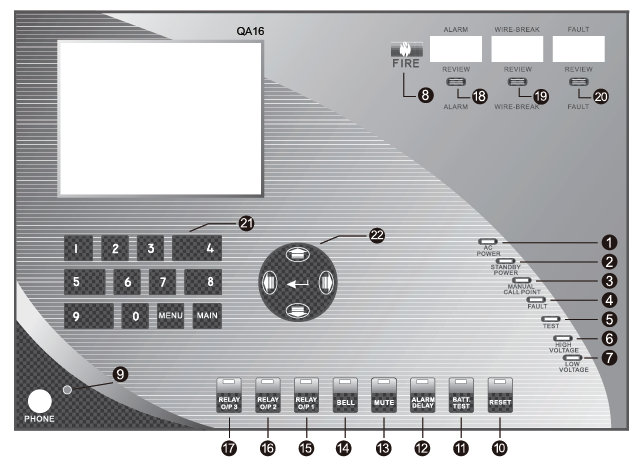

 Giao diện phía trước của tủ trung tâm Horing QA-16

Phía bên phải là hàng LED trạng thái, mỗi LED sẽ có một chức năng hiển thị riêng

Số kí hiệu	Tên LED	Chức năng
1	AC POWER LED	Cho biết trạng thái nguồn AC ở mức AC220V/60Hz. (Dải điện áp: AC220V +/- 15%)
2	STANDBY POWER LED	Cho biết tủ điều khiển được trang bị nguồn điện dự phòng (từ acquy) trong trường hợp mất nguồn điện chính (AC). Acquy sẽ được sạc khi nguồn AC hoạt động.
3	MANUAL CALL POINT LED	Ngay lập tức phát sáng khi có nút nhấn khẩn được kích hoạt.
4	FAULT LED	Cho biết hệ thống đang gặp lỗi trong quá trình hoạt động, có thể bao gồm thiếu điện trở cuối đường dây, vòng lặp, đứt dây, cầu chì, lỗi mô-đun, lỗi AC/DC hoặc số thiết bị có địa chỉ bị trùng. Còi trên tủ sẽ kêu khi đèn Fault Led bật sáng. Số điểm bị trùng địa chỉ cũng sẽ được hiển thị trên màn hình LCD.
5	TEST LED	Hiển  thị trạng thái khi đang kiểm tra cảnh báo, đứt dây hoặc vô hiệu hóa.
6	HIGH VOLTAGE LED	LED sáng khi điện áp của tủ điều khiển vượt quá ngưỡng cho phép ví dụ. AC220V +15% (khoảng 253V)
7	LOW VOLTAGE LED	LED sáng khi điện áp của tủ điều khiển thấp hơn ngưỡng cho phép ví dụ. AC220V -15% (khoảng 187V)
8	FIRE LED	Đèn báo cháy, phát sáng khi tủ nhận tín hiệu báo cháy thừ các thiết bị trong hệ thống
9	PHONE LED	Cho biết tủ đã được kết nối với điện thoại

Phía bên dưới là các phím chức năng của tủ trung tâm báo cháy Horing, cụ thể từng phím như sau:

[10] Phím RESET: Nhấn RESET để đặt lại tủ điều khiển sau các sự cố cảnh báo, đứt dây và bất kỳ trạng thái bất thường nào khác. Đèn LED bật trong khi Reset và tắt khi bảng điều khiển hoàn tất quá trình này.

[11] Phím BATTERY TEST: Thông thường, tủ điều khiển sử dụng nguồn điện xoay chiều. Nhấn phím BATTERY TEST để kiểm tra acquy dự phòng. Đèn LED bật trong khi kiểm tra và tắt khi quá trình kiểm tra kết thúc.

[12] Công tắc ALARM DELAY: Cài đặt độ trễ báo động giúp giảm cảnh báo sai do tín hiệu xung và nhiễu. Sau khi nhấn ALARM DELAY, đèn LED sẽ sáng nghĩa là độ trễ cảnh báo sẽ bị loại bỏ. Đèn LED tắt khi độ trễ cảnh báo được khôi phục.

[13] Phím MUTE: Dùng để tắt âm báo phát ra trên tủ.

[14] Phím BELL: Nhấn phím BELL để tắt tiếng các còi đèn địa chỉ hoặc các chuông được kết nối với mô-đun điều khiển QA17-B. Đèn LED sẽ sáng.

[15-17] Phím RELAY O/P: Bật tắt các ngõ ra relay

[18-20] Phím REVIEW: Nếu có bất kỳ cảnh báo, đứt dây hoặc lỗi nào xảy ra, các đèn LED tương ứng sáng lên. Nhấn nút REVIEW để xem chi tiết các lỗi đó trên màn hình LCD.

Hướng dẫn đấu nối thiết bị QA-16:

Sơ đồ đấu nối tủ với đầu báo địa chỉ

Sơ đồ kết nối tủ với các đầu báo thường thông qua module zone

Sơ đồ đấu nối tủ với chuông thông qua module đk chuông

Sơ đồ đấu nối tủ Horing với các loại nút nhấn khẩn địa chỉ

Nối mạng các thiết bị QA16:

Trong một mạng kết nối nhiều thiết bị báo cháy địa chỉ QA16, mỗi tủ xem như một bus và được set một số thứ tự nhất định để định vị nó trong mạng. Số lượng tủ tối đa trong một mạng là 32, các tủ được cài stt là số bất kì từ 1 đến 32 bằng các DIP Switch trên tủ theo quy luật mã nhị phân 2 bit 0 và 1.

Theo đó khi switch gạt lên phía chữ ON thì giá trị switch tại đó là 1, còn nếu switch nằm phía dưới thì giá trị đó là 0.

Bảng set trạng thái DIP Switch tương ứng với các số thứ tự của tủ

Ứng dụng vào công trình và dự án

Với khả năng mở rộng và quản lý chặt chẽ các thiết bị với số lượng lớn, thiết bị báo cháy địa chỉ QA16 phù hợp cho các dạng công trình quy mô lớn với kiến trúc phức tạp, đa tầng như: Nhà máy, trường học, bệnh viện, trung tâm thương mại, tòa nhà cao ốc,.... Việc bố trí hệ thống địa chỉ với QA16 giúp cho việc giám sát cũng như định vị nơi xảy ra sự cố được thuận tiện và dễ dàng hơn.

Đối với các công trình có quy mô vừa và nhỏ cũng như yêu cầu giám sát không quá sâu và chặt chẽ, nhà thầu có thể lựa chọn sử dụng hệ thống báo cháy thường Horing. Tủ trung tâm báo cháy thường Horing có đa dạng các loại để người dùng lựa chọn (QP series, QA series, Vivid32), tùy thuộc vào quy mô cũng như phân bố kiến trúc của công trình để chọn được loại tủ có số kênh phù hợp cũng như hiển thị được đầy đủ các trạng thái của hệ thống.

Để biết thêm thông tin chi tiết hoặc hỗ trợ về vấn đề báo giá/ kỹ thuật tháo lắp, bảo trì tủ báo cháy Horing với đa dạng các loại: 5 kênh, 8 kênh, 10 kênh,... vui lòng liên hệ:

CÔNG TY TNHH PHÁT TRIỂN CÔNG NGHỆ VÀ THƯƠNG MẠI AN PHÁT

Địa chỉ: 119-121-123 Bàu Cát 3, Phường 12, Quận Tân Bình, TP.Hồ Chí Minh

Hotline: 0914 189 489

Điện thoại: (028) 6269 1495

Email: info@anphat.com
